专利号: 2020105715913
申请人: 于晓晓
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

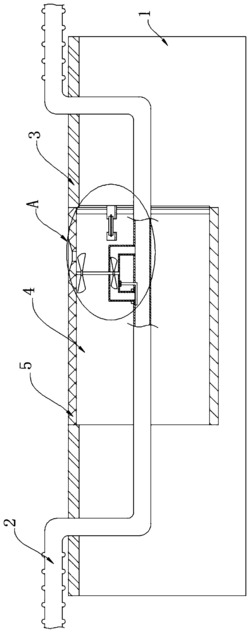

1.一种隧道施工用水资源再利用的蓄水池,包括加工层(1)和通风管道(2),其特征在于,所述加工层(1)中开设有蓄水池(4),所述通风管道(2)贯穿蓄水池(4)的两侧侧壁并且在蓄水池(4)内的部分设置支管(22);通风管道(2)不在所述蓄水池(4)内的部分采用软管并设置为干管(21),所述加工层(1)的表面设有多个排水沟(3),所述排水沟(3)表面设有导流层,所述蓄水池(4)的顶部密封连接有密封层(5),所述支管(22)中连接有循环结构;

所述循环结构包括贯穿支管(22)顶部的连接轴(7),所述连接轴(7)在支管(22)内的一端固定连接有驱动叶轮(6),所述连接轴(7)在蓄水池(4)内的部分固定连接有输出叶轮(8),所述密封层(5)靠近输出叶轮(8)的部分贯穿设置有漏斗结构的喷口(9);

所述支管(22)与通风管道(2)连通设有两个连接口,所述干管(21)的一端与外界轴流风机连通,靠近轴流风机的所述连接口处固定连接有电磁铁(10),所述电磁铁(10)贴合有密封连接口的L型结构的直角板(11),所述直角板的一端贯穿通风管道(2)的顶部,直角板在通风管道(2)的外侧的部分固定连接有限位块,所述直角板(11)的另一端靠近电磁铁(10)且设有与电磁铁(10)同极相斥的磁性层;

所述蓄水池(4)靠近输出叶轮(8)的一端固定连接有螺杆(13),所述螺杆(13)上螺纹连接有定位环(14),所述定位环(14)的中心嵌设有超声波雾化片(12),所述定位环(14)底部固定连接有导电层(15),所述导电层(15)分为相互绝缘的两段并且一段与外界电源连接并且另一段与超声波雾化片(12)电连接,导电层(15)与电磁铁(10)电连接。
