专利号: 2020105363670
申请人: 南京工业职业技术学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-07-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

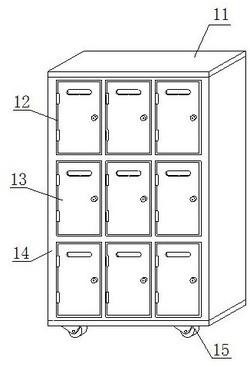

1.一种大数据管理存放设备,其结构包括防尘板(11)、放置槽结构(12)、箱门(13)、箱架(14)、万向轮(15),所述防尘板(11)下端焊接于箱架(14)上方,所述放置槽结构(12)与箱架(14)为一体化结构,所述箱门(13)与箱架(14)铰链连接,所述万向轮(15)上端与箱架(14)下端机械连接,其特征在于:所述放置槽结构(12)包括外框体(C1)、旋转支撑架结构(C2)、存放槽结构(C3),所述旋转支撑架结构(C2)两侧焊接于外框体(C1)内壁相焊接,所述旋转支撑架结构(C2)贯穿于存放槽结构(C3)上且机械连接,所述外框体(C1)与箱架(14)为一体化结构,所述旋转支撑架结构(C2)包括安装块(C21)、螺纹槽(C22)、滑杆结构(C23)、第一缓冲弹簧(C24)、连接柱(C25),所述连接柱(C25)左侧镶嵌安装于安装块(C21)中,所述螺纹槽(C22)与连接柱(C25)为一体化结构,所述第一缓冲弹簧(C24)位于连接柱(C25)右内部,所述滑杆结构(C23)嵌入安装于安装块(C21)右侧,所述滑杆结构(C23)左侧嵌入安装于连接柱(C25)右侧且滑动连接,所述滑杆结构(C23)左侧与第一缓冲弹簧(C24)右侧相焊接,所述安装块(C21)焊接于外框体(C1)内壁,所述滑杆结构(C23)包括滑盘(231)、连接杆(232)、嵌入柱(233),所述滑盘(231)右侧与连接杆(232)左侧相焊接,所述连接杆(232)右侧与嵌入柱(233)左侧相焊接,所述嵌入柱(233)镶嵌安装于安装块(C21)内,所述存放槽结构(C3)包括旋转支撑盘(C31)、通孔(C32)、螺栓(C33)、封板结构(C34)、放置腔结构(C35),所述旋转支撑盘(C31)与通孔(C32)为一体化结构,所述螺栓(C33)下端旋转支撑盘(C31)上端螺纹连接,所述封板结构(C34)下端与放置腔结构(C35)上端相焊接,所述旋转支撑架结构(C2)贯穿于旋转支撑盘(C31)上,且通过螺栓(C33)固定,所述封板结构(C34)包括卡柱(T1)、拉杆(T2)、回位弹簧(T3)、封板架(T4)、拉盘(T5)、连接环(T6),所述卡柱(T1)一端与拉杆(T2)一端相焊接,且拉杆(T2)另一端与拉盘(T5)相焊接,所述卡柱(T1)嵌入于封板架(T4)上,所述封板架(T4)嵌入于连接环(T6)内壁,所述拉杆(T2)贯穿于回位弹簧(T3)中,所述连接环(T6)下端焊接于放置腔结构(C35)上端,所述封板架(T4)包括滑环架(41)、封板(42)、嵌入槽(43)、密封板(44),所述封板(42)嵌入于滑环架(41)内且通过电焊相连接,所述滑环架(41)与嵌入槽(43)为一体化结构,所述封板(42)下端与密封板(44)上端相粘结,所述滑环架(41)外环与连接环(T6)内壁相贴合,所述存放槽结构(C3)包括滑槽(351)、夹盘结构(352)、支架板(353)、缓冲层(354)、第二缓冲弹簧(355)、箱体壳(356),所述夹盘结构(352)一端通过第二缓冲弹簧(355)与箱体壳(356)内壁相焊接,且夹盘结构(352)另一端通过第二缓冲弹簧(355)与支架板(353)相焊接,所述夹盘结构(352)安装于箱体壳(356)上且滑动连接,所述夹盘结构(352)处于缓冲层(354)上方,所述滑槽(351)与箱体壳(356)为一体化结构,所述缓冲层(354)下侧端与箱体壳(356)相贴合,所述支架板(353)嵌入于箱体壳(356)上且电焊连接,所述夹盘结构(352)包括气泡垫(521)、滑板(522)、滑条(523),所述气泡垫(521)嵌入于滑板(522)内,所述滑板(522)与滑条(523)为一体化结构;当在对硬盘进行存放时,通过拉动滑板(522),让滑板(522)上的滑条(523)在箱体壳(356)上的滑槽(351)上移动,使得两个相贴合的气泡垫(521)相互分开,然后在将硬盘放置到气泡垫(521)中部凹槽处,接着松开滑板(522),致使滑板在第二缓冲弹簧(355)的作用下,再次的贴合在一起,且对硬盘进行挤压固定,使得气泡垫(521)对硬盘包裹住,致使硬盘陷在气泡垫(521)上,然后在将封板架(T4)嵌入到连接环(T6)上,且拉动拉杆(T2),致使卡柱(T1)向外移动,然后在向下压动封板架(T4),致使密封板(44)贴合在连接环(T6)延伸边上,接着松开拉杆(T2),致使卡柱(T1)在回位弹簧(T3)的作用下卡在嵌入槽(43)上,从而对封板(42)进行固定,以此对放置腔结构(C35)进行密封,避免水分及粉尘进入都其内部,接着通过推动滑杆结构(C23),使得连接杆(232)带动滑盘(231)挤压第一缓冲弹簧(C24),致使第一缓冲弹簧(C24)收缩,然后在将连接柱(C25)左端嵌入在安装块(C21)凹槽上,且缓慢的松开连接杆(232),使得嵌入柱(233)右侧嵌入到安装块(C21)凹槽上,然后在将箱门(13)锁上,使得箱架(14)在搬运或受到外力的作用时,产生微小震动时,滑杆结构(C23)与连接柱(C25)将会在安装块(C21)之间进行转动,而存放槽结构(C3)静止不动,而产生较大的晃动时,致使箱架(14)前后摆动时,连接柱(C25)将会带动存放槽结构(C3)一起进行旋转,而硬盘在夹盘结构(352)的作用下,还是保持静止不动,致使硬盘不会产生晃动,而当箱架(14)产生作用晃动时,放置腔结构(C35)将仍处于静止不动。
