专利号: 2020105122778
申请人: 深圳市华亿达光电有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

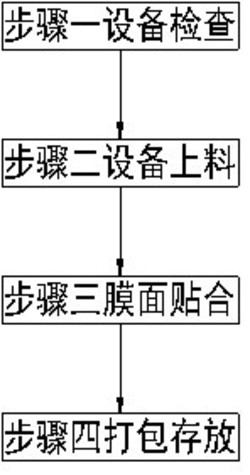

1.一种曲面屏幕制造方法,其使用了一种曲面屏幕贴膜装置,该曲面屏幕贴膜装置包括安装架(1)、固定套件(2)和贴膜套件(3),其特征在于:采用上述曲面屏幕贴膜装置在对曲面屏幕表面进行贴膜作业时的具体方法如下:步骤一,设备检查:在启用该曲面屏幕贴膜装置对曲面屏幕表面进行贴膜作业时,对设备运行进行检查;

步骤二,设备上料:人工将曲面屏幕放置到固定块(26)上,后在曲面屏幕表面放置所需保护膜,随后固定块(26)工作,将曲面屏幕和保护膜靠近在一起,从而完成上料作业;

步骤三,膜面贴合:完成步骤二作业后,人工转动螺纹杆(31)带动滑行板(32)向前运动使得滑行柱(33)上的挤压板(37)贴合曲面屏幕,后一号电机工作,带动挤压板(37)沿着曲面屏幕表面进行运动,从而使得曲面屏幕和保护膜贴合在一起,从而达到膜面贴合的目的;

步骤四,打包存放:完成步骤三作业后,人工将显示屏从设备上取下,并进行打包作业,打包完成后同一存放在仓库中;

安装架(1)上从左往右依次设置有固定套件(2)和贴膜套件(3);

所述固定套件(2)包括连接杆(21)、转轴块(22)、手摇转柄(23)、螺旋卡板(24)、弧形板(25)、固定块(26)和支撑板(27),连接杆(21)通过焊接的方式安装在安装架(1)上,连接杆(21)上通过焊接的方式安装有转轴块(22),转轴块(22)上通过螺纹连接的方式安装有手摇转柄(23),手摇转柄(23)上通过螺纹连接的方式安装有螺旋卡板(24),手摇转柄(23)上安装有弧形板(25),弧形板(25)通过轴承连接的方式安装在转轴块(22)上,弧形板(25)上左右两端通过滑动连接的方式对称安装有固定块(26),固定块(26)下端面上通过焊接的方式安装有支撑板(27);

所述贴膜套件(3)包括螺纹杆(31)、滑行板(32)、滑行柱(33)、环形滑架(34)、安装柱(35)、复位弹簧(36)、挤压板(37)、一号电机和拨动条(38),螺纹杆(31)通过螺纹连接的方式安装在安装架(1)上,螺纹杆(31)上通过焊接的方式安装有滑行板(32),滑行板(32)左右两端面上通过焊接的方式对称安装有滑行柱(33),滑行柱(33)通过滑动连接的方式安装在安装架(1)上,滑行板(32)上通过焊接的方式均匀安装有环形滑架(34),上述环形滑架(34)的数量为两个,环形滑架(34)上通过滑动连接的方式安装有安装柱(35),环形滑架(34)和安装柱(35)之间连接有复位弹簧(36),安装柱(35)上通过焊接的方式安装有挤压板(37),滑行板(32)电机座上安装有一号电机,一号电机的输出轴上安装有拨动条(38),拨动条(38)和安装柱(35)抵靠在一起。

2.根据权利要求1所述的一种曲面屏幕制造方法,其特征在于:所述转轴块(22)上均匀设置有与螺旋卡板(24)相互配合使用的通槽B,通槽B沿着手摇转柄(23)周向布置,通槽B之间相差一度。

3.根据权利要求1所述的一种曲面屏幕制造方法,其特征在于:所述弧形板(25)截面为弧形结构,弧形板(25)上通过弹簧连接的方式均匀安装有顶料柱(251),顶料柱(251)头部安装有橡胶套(252),橡胶套(252)上均匀设置有橡胶凸点,弧形板(25)表面包裹有弹性材料。

4.根据权利要求1所述的一种曲面屏幕制造方法,其特征在于:所述固定块(26)截面为U型结构,固定块(26)上开设有滑槽C,滑槽C内部通过滑动连接的方式安装有滑行压板(261),滑行压板(261)表面包裹有橡胶层,滑行压板(261)上通过焊接的方式安装有进给杆(262),进给杆(262)通过螺纹连接的方式安装在固定块(26)上。

5.根据权利要求1所述的一种曲面屏幕制造方法,其特征在于:所述挤压板(37)包括挤压套板(371)、弹簧连板(372)和挤压柱(373),挤压套板(371)通过焊接的方式安装在安装柱(35)上,挤压套板(371)上开设有盲槽D,盲槽D内部通过滑动连接的方式安装有弹簧连板(372),弹簧连板(372)上通过轴承连接的方式安装有挤压柱(373)。

6.根据权利要求5所述的一种曲面屏幕制造方法,其特征在于:所述挤压柱(373)上沿其轴向方向上通过轴承连接的方式均匀设置有挤压转辊(3731),挤压转辊(3731)上通过弹簧连接的方式均匀安装有球形滚珠(3732)。

7.根据权利要求1所述的一种曲面屏幕制造方法,其特征在于:所述滑行柱(33)为树状结构,滑行柱(33)上均匀安装有运行滚轮(331)。

8.根据权利要求1所述的一种曲面屏幕制造方法,其特征在于:所述环形滑架(34)上开设有与安装柱(35)相互配合使用的滑槽E,滑槽E的最后端设置有让位通槽F,让位通槽F的宽度大于滑槽E的宽度。
