专利号: 2020105071808
申请人: 英业达科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

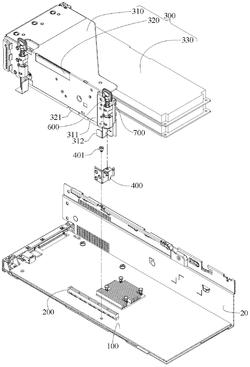

1.一种主机板组件,其特征在于,包含:

电路板;

扩充连接器,设置于该电路板;

扩充卡组件,包含安装架、转接卡及至少一个扩充卡,该转接卡装设于该安装架,并包含电连接器,该电连接器插接于该扩充连接器,该至少一个扩充卡插接于该转接卡;

支架,包含相连的第一锁附板及第二锁附板,该第一锁附板固定于该电路板,且该第二锁附板比该第一锁附板远离该电路板,该支架还包含第一衔接侧板、第二衔接侧板、导引侧板、第三衔接侧板、导引斜板、第四衔接侧板、第五衔接侧板,该导引侧板通过该第三衔接侧板连接于该第二衔接侧板,且该导引侧板、该第二衔接侧板与该第三衔接侧板共同围绕出导引槽,该安装架的主架体的部分位于该导引槽,该导引斜板连接于该导引侧板远离该第一锁附板的一侧,该第一衔接侧板连接该第一锁附板及该第二锁附板,该第二衔接侧板连接该第二锁附板与该第一衔接侧板,该第四衔接侧板连接于该第一锁附板,该第五衔接侧板连接于该第一衔接侧板,且该第五衔接侧板迭设于该第四衔接侧板;以及螺合件,穿设于该安装架,并锁附于该支架的该第二锁附板。

2.如权利要求1所述的主机板组件,其特征在于,该支架还包含补强斜板,该补强斜板连接于该第五衔接侧板远离该第一锁附板的一侧。

3.如权利要求2所述的主机板组件,其特征在于,该支架通过钣金弯折而形成该第一锁附板、该第二锁附板、该第一衔接侧板、该第二衔接侧板、该第三衔接侧板、该第四衔接侧板、该第五衔接侧板、该导引侧板、该导引斜板及该补强斜板。

4.一种支架,其特征在于,用以与电路板与扩充卡组件相组接,并包含:

第一锁附板,该第一锁附板用以固定于该电路板;

第二锁附板,该第二锁附板连接于该第一锁附板,该第二锁附板比该第一锁附板远离该电路板,且该第二锁附板用以供扩充卡组件固定;以及该支架还包含第一衔接侧板、第二衔接侧板、导引侧板、第三衔接侧板、导引斜板、第四衔接侧板、第五衔接侧板,该导引侧板通过该第三衔接侧板连接于该第二衔接侧板,且该导引侧板、该第二衔接侧板与该第三衔接侧板共同围绕出导引槽,该导引槽用以供该扩充卡组件中安装架的主架体的部分容置,该导引斜板连接于该导引侧板远离该第一锁附板的一侧,该第一衔接侧板连接该第一锁附板及该第二锁附板,该第二衔接侧板连接该第二锁附板与该第一衔接侧板,该第四衔接侧板连接于该第一锁附板,该第五衔接侧板连接于该第一衔接侧板,且该第五衔接侧板迭设于该第四衔接侧板。

5.如权利要求4所述的支架,其特征在于,该支架还包含补强斜板,该补强斜板连接于该第五衔接侧板远离该第一锁附板的一侧。

6.如权利要求5所述的支架,其特征在于,该支架通过钣金弯折而形成该第一锁附板、该第二锁附板、该第一衔接侧板、该第二衔接侧板、该第三衔接侧板、该第四衔接侧板、该第五衔接侧板、该导引侧板、该导引斜板及该补强斜板。
