专利号: 2020105030333
申请人: 马廷科
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

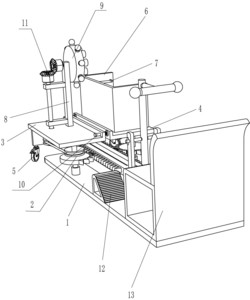

1.一种可锻炼儿童反应能力的亲子互动器材,其特征在于,包括:

安装座(1),其一端安装有驱动装置(2),驱动装置(2)上连接有安装板(3)和站板(4);

轮子(5),安装板(3)的一端和站板(4)的一端均转动式连接有轮子(5);

隔板(6),站板(4)的另一端连接有隔板(6),隔板(6)的内壁连接有扶手(7);

连接板(8),安装板(3)的另一端连接有连接板(8),连接板(8)上安装有触动装置(9);

驱动装置(2)包括:

推力轴承(21),其设有两个,推力轴承(21)安装于安装座(1)的一端,推力轴承(21)上转动式连接有第一转轴(22),安装板(3)的一端与一侧第一转轴(22)的一端连接,站板(4)的一端与另一侧第一转轴(22)的一端连接;

扇形齿轮(23),第一转轴(22)的下部连接有扇形齿轮(23);

双面齿条(24),安装座(1)靠近推力轴承(21)的一端滑动式连接有双面齿条(24),双面齿条(24)与扇形齿轮(23)啮合,双面齿条(24)上开有一字孔(25);

固定板(26),安装座(1)靠近双面齿条(24)的一端连接有两个固定板(26),两个固定板(26)之间铰接连接有活动杆(27),活动杆(27)上开有卡口(28),一字孔(25)内的双面齿条(24)连接有连接轴,活动杆(27)通过卡口(28)卡在连接轴上,活动杆(27)上连接有把手(29);

触动装置(9)包括:

第二转轴(91),其转动式的安装于连接板(8)上;

转盘(92),第二转轴(91)的一端连接有转盘(92),转盘(92)的一侧沿轴向均匀间隔的开有多个凹槽(93),凹槽(93)内安装有按钮(94),按钮(94)上连接有支撑弹簧(95),支撑弹簧(95)的末端连接有按块(96);

指示灯(97),转盘(92)的侧壁沿轴向均匀间隔的安装有多个指示灯(97),指示灯(97)与按钮(94)之间电性连接。

2.根据权利要求1所述的一种可锻炼儿童反应能力的亲子互动器材,其特征在于,还包括缓冲装置(10),缓冲装置(10)包括:定位杆(101),其滑动式的连接在安装板(3)的一侧,定位杆(101)贯穿安装板(3),定位杆(101)的一端连接有缓冲件(102),定位杆(101)上套有缓冲弹簧(103),缓冲弹簧(103)的一端与安装板(3)的一侧连接,缓冲弹簧(103)的另一端与缓冲件(102)的一侧连接。

3.根据权利要求2所述的一种可锻炼儿童反应能力的亲子互动器材,其特征在于,还包括旋转装置(11),旋转装置(11)包括:横板(111),其连接在连接板(8)的一侧;

第三转轴(112),横板(111)上转动式连接有第三转轴(112),第三转轴(112)的一端贯穿横板(111),并连接有第一锥齿轮(113),第三转轴(112)的另一端贯穿安装板(3),并连接有单向离合器(114);

皮带轮(115),单向离合器(114)和一侧第一转轴(22)的中部均连接有皮带轮(115),皮带轮(115)之间连接有平皮带(116),第二转轴(91)的另一端连接有第二锥齿轮(117),第二锥齿轮(117)与第一锥齿轮(113)啮合。

4.根据权利要求3所述的一种可锻炼儿童反应能力的亲子互动器材,其特征在于,还包括:脚踏板(12),其连接于安装座(1)靠近双面齿条(24)的一端,安装座(1)靠近脚踏板(12)的一端连接有座椅(13)。
