专利号: 2020105017682
申请人: 黄立兵
专利类型:发明专利
专利状态:授权未缴费
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

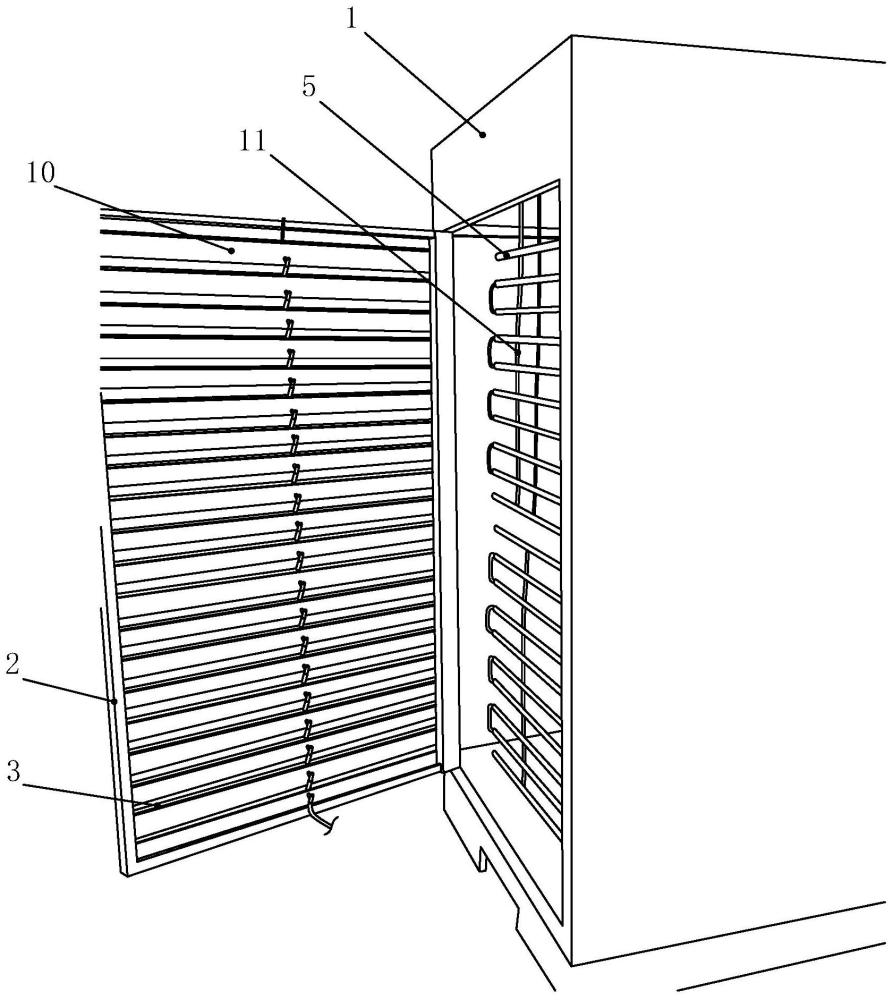

1.一种壁挂式液培橱柜,其特征在于:包括侧面为柜门(2)的柜体(1)、以及具有储液腔的储液容器,柜门(2)的内侧壁上从上至下依次设有若干级沿水平放置的培育槽(3),每一级培育槽(3)的槽内设置有培液管道,培液管道上开设有补液通孔(4),上一级培育槽(3)的培液管道的出水端与下一级培育槽(3)的培液管道的进水端相连通,第一级培育槽(3)的培液管道的进水端通过管道与抽水泵的出水端连通,抽水泵的进水端与储液容器的储液腔连通,最后一级培育槽(3)的培液管道的出水端通过管道与储液容器的储液腔连通;位于培育槽(3)内侧的柜体(1)的内腔中设有朝向培育槽(3)照射的植物生长灯(5)。

2.根据权利要求1所述的一种壁挂式液培橱柜,其特征在于:所述培液管道包括有三通接头一(6),三通接头一(6)的三端口分别为进水端、出水端与补液端,上一级培育槽(3)的三通接头一(6)的出水端与下一级培育槽(3)的三通接头一(6)的进水端通过管道连通,第一级培育槽(3)的三通接头一(6)的进水端与抽水泵的出水端通过管道连通,最后一级培育槽(3)的三通接头一(6)的出水端与储液容器的储液腔通过管道连通,三通接头一(6)的补液端通过管道与三通接头二(7)的其中一端连通,三通接头二(7)的另外两端分别套设有沿培育槽(3)的长度方向设置的分水管(8),所述补液通孔(4)开设在分水管(8)上、且沿分水管(8)的轴向间隔设置有若干个。

3.根据权利要求2所述的一种壁挂式液培橱柜,其特征在于:所述三通接头一(6)的出水端贯穿设置在对应培育槽(3)的侧壁上,上一级培育槽(3)的三通接头一(6)的出水端与二通接头的其中一端连通,二通接头的另外一端与下一级培育槽(3)的三通接头一(6)的进水端连通;

或上一级培育槽(3)的三通接头一(6)的出水端与下一级培育槽(3)的三通接头一(6)的进水端分别与三通接头三(9)的其中两端连通,三通接头三(9)的另外一端朝上设置且为自由端。

4.根据权利要求1所述的一种壁挂式液培橱柜,其特征在于:所述培育槽(3)为无顶面的盒体(10)的内腔,所述柜门(2)的内侧壁上沿竖向开设与培育槽(3)一一对应的安装槽位,盒体(10)放置在安装槽位内且盒体(10)的内侧部伸出安装槽位之外。

5.根据权利要求4所述的一种壁挂式液培橱柜,其特征在于:所述盒体(10)的内侧侧面向内倾斜设置,且盒体(10)的内侧侧面倾斜角度为5°-30°。

6.根据权利要求1所述的一种壁挂式液培橱柜,其特征在于:所述植物生长灯(5)通过支架(11)连接在柜体(1)的内腔中,植物生长灯(5)呈长条形且其数量以及位置与培育槽(3)一一对应。

7.根据权利要求6所述的一种壁挂式液培橱柜,其特征在于:所述柜体(1)的内腔上沿竖向设置有竖向滑轨,所述支架(11)滑动连接在竖向滑轨内,由驱动组件一驱动支架(11)带动植物生长灯(5)沿竖向导轨上下往复滑动。

8.根据权利要求7所述的一种壁挂式液培橱柜,其特征在于:所述柜体(1)的内腔上设置有轴线与柜门(2)的内侧壁相垂直的线性滑轨,所述竖向滑轨滑动连接在线性滑轨上,由驱动组件二驱动竖向滑轨带动支架(11)以及植物生长灯(5)朝培育槽(3)方向靠近或远离滑动。

9.根据权利要求1所述的一种壁挂式液培橱柜,其特征在于:所述柜体(1)的底面开设有进风口、顶面开设有排风口,进风口处覆盖有过滤棉网,排风口处设置有向外排放的排风扇(12)。

10.根据权利要求1-9任一项所述的一种壁挂式液培橱柜,其特征在于:所述柜体(1)的前、后两侧面均为柜门(2),柜门(2)为单扇门结构或双扇门结构。
