专利号: 2020104977745
申请人: 青岛福堉建筑科技发展有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种建筑模板支撑杆洗丝方法,对支撑杆两端分别螺纹式连接的螺杆进行螺丝去垢清理,其特征在于:具体过程为:(1)使用旋转夹持器具夹持或固定住建筑模板支撑杆一端的螺杆端部;

(2)将支撑杆的中部转动式固定在能够前后移动的固定器具上;

(3)使用电机驱动旋转夹持器具旋转,旋转夹持器具夹持住螺杆旋转;

(4)螺杆的螺丝沿着支撑杆的内螺纹旋入支撑杆中,固定器具跟随支撑杆向前移动,在螺丝旋入支撑杆的过程中,螺丝上的混凝土、泥沙因遭受挤压、碰撞而脱落;

(5)当螺杆的螺丝全部旋入支撑杆之后,反向将旋转夹持器具旋转,将螺杆的螺丝从支撑杆中旋出,使旋转夹持器具与一端螺杆分离;

(6)转动支撑杆,将旋转夹持器具与支撑杆另一端螺杆固定,重复步骤(3)、(4)、(5);

(7)当一个支撑杆的两端螺丝清理完毕后,将支撑杆从固定器具上取下,更换另一个待清理的支撑杆,重复步骤(1)-(6)。

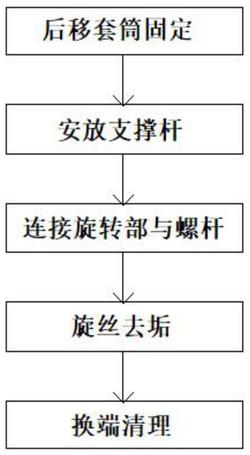

2.根据权利要求1所述的建筑模板支撑杆洗丝方法,其特征在于:所述建筑模板支撑杆洗丝方法配合建筑模板支撑杆洗丝装置进行,建筑模板支撑杆洗丝方法清理支撑杆螺丝污垢的过程包括:(1)后移套筒固定、(2)安放支撑杆、(3)连接旋转部与螺杆、(4)旋丝去垢和(5)换端清理;各步骤具体过程为:(1)后移套筒固定:将建筑模板支撑杆洗丝装置的套筒后移,套筒后端面向后挤压弹簧,弹簧被压缩,将处于竖向槽中的定筒柱移动到横向槽与竖向槽的交接处,转动套筒使定筒柱移动到横向槽中,套筒与定筒的相对位置固定,定筒的销孔露出;

(2)安放支撑杆:将台柱对准支撑杆的台柱孔,使台柱贯穿支撑杆,拉动支撑杆一端的螺杆,移动台沿着平移支架跟随支撑杆移动,将螺杆的端部伸入定筒槽中;

(3)连接旋转部与螺杆:销柱穿过销孔插入螺杆的杆销孔中,销柱完全限位在销孔和定筒槽中,旋转销板使销板长边朝向与销板槽处于同一方向,旋转套筒将定筒柱移动到竖向槽中,套筒在弹簧弹力下复位,销板限位在销板槽中,实现旋转部与螺杆端部的插卡式连接;

(4)旋丝去垢:开启电机正向旋转,主动轮带动传动轮转动;传动轮与旋转部的后端固定连接,传动轮带动旋转部旋转;旋转部带动螺杆旋转,螺杆的前端不断旋入支撑杆中,螺杆上的混凝土、污泥被清除掉;

(5)换端清理:当一端的螺杆清理完毕后,关闭电机,将这一端的螺杆从旋转部中取下,转动支撑杆,使另一端的螺杆转动至旋转部的连接端,重复清理步骤。
