1.一种具有隐藏吸引子的混沌信号源电路，其特征在于，所述信号源电路包括第一通道、第二通道、第三通道和第四通道；四条通道包含积分求和电路或反相电路；将四个通道中相同的端口依次连接后，实现的信号源电路能输出混沌信号；所述信号源电路无平衡点，具有隐藏吸引子。

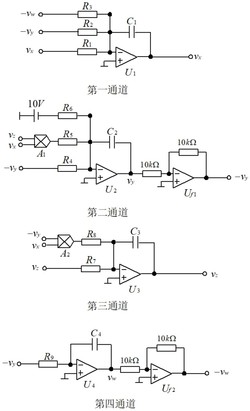

2.根据权利要求1所述的一种具有隐藏吸引子的混沌信号源电路，其特征在于，所述第一通道中，输入端“vx”串联电阻R1后接入运算放大器U1的反相输入端；输入端“-vy”串联电阻R2后接入运算放大器U1的反相输入端；输入端“-vw”串联电阻R3后接入运算放大器U1的反相输入端；运算放大器U1的反相输入端和输出端之间跨接电容C1；此时运算放大器U1的输出端输出“vx”；运算放大器U1同相输入端接“地”。

3.根据权利要求1所述的一种具有隐藏吸引子的混沌信号源电路，其特征在于，所述第二通道中，输入端“-vy”串联电阻R4后接入运算放大器U2的反相输入端；输入端“vx”和“vz”接入乘法器A1的输入端；乘法器A1的输出端串联电阻R5后接入运算放大器U2的反相输入端；大小为“10V”的直流电源正极接“地”，负极串联电阻R6后接入运算放大器U2的反相输入端；运算放大器U2的反相输入端和输出端之间跨接电容C2；此时运算放大器U2的输出端输出“vy”；

运算放大器U2的输出端串联一个“10kΩ”的电阻接入运算放大器Uf1的反相输入端；运算放大器Uf1的反相输入端和输出端之间跨接一个“10kΩ”的电阻；此时运算放大器Uf1的输出端输出“-vy”；运算放大器U2和运算放大器Uf1同相输入端接“地”。

4.根据权利要求1所述的一种具有隐藏吸引子的混沌信号源电路，其特征在于，所述第三通道中，输入端“vz”串联电阻R7后接入运算放大器U3的反相输入端；输入端“-vy”和“vx”接入乘法器A2的输入端；乘法器A2的输出端串联电阻R8后接入运算放大器U3的反相输入端；运算放大器U3的反相输入端和输出端之间跨接电容C3；此时运算放大器U3的输出端输出“vz”；

运算放大器U3同相输入端接“地”。

5.根据权利要求1所述的一种具有隐藏吸引子的混沌信号源电路，其特征在于，所述第四通道中，输入端“-vy”串联电阻R9后接入运算放大器U4的反相输入端；运算放大器U4的反相输入端和输出端之间跨接电容C4；此时运算放大器U4的输出端输出“vw”；运算放大器U4的输出端串联一个“10kΩ”电阻后接入运算放大器Uf2的反相输入端；运算放大器Uf2的反相输入端和输出端之间跨接一个“10kΩ”电阻，此时运算放大器Uf2的输出端输出“-vw”。

6.根据权利要求1所述的一种具有隐藏吸引子的混沌信号源电路，其特征在于，所述信号源电路的数学模型为：其中，x,y,z,w为系统状态变量；

为使输出信号不超过运算放大器的输出上下限，对其进行变量比例变换：

x＝10vx/V,y＝10vy/V,z＝10vz/V,w＝10vw/V；

变换后的数学模型为：

所述信号源电路对应的电路振荡方程为：

其中，vx,vy,vz,vw分别信号源电路中的积分求和电路中电容的电压状态变量；

信号源电路对应的数学模型的状态变量x,y,z,w与信号源电路对应的电路振荡方程中的电路状态变量vx,vy,vz,vw一一对应。
