专利号: 2020104843971
申请人: 德清创赢机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

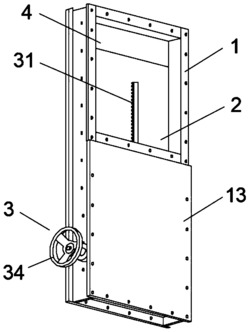

1.一种防砂砾河渠灌溉闸门,包括闸门本体(1)和闸板(2),所述闸门本体(1)底端设有开口(11),所述闸板(2)设置于所述闸门本体(1)上,所述闸板(2)穿过所述开口(11)可沿所述闸门本体(1)长度方向升降,其特征在于:还包括驱动装置(3)和密封装置(4);

所述驱动装置(3)用于带动所述闸板(2)沿所述闸门本体(1)长度方向移动;

所述密封装置(4)包括密封块(41)和刮板(42),所述密封块(41)设置于所述闸门本体(1)顶部,所述密封块(41)底端呈倒“V状”,所述闸板(2)顶端与所述密封块(41)匹配呈“V”状,所述密封块(41)两侧均活动连接有所述刮板(42),所述刮板(42)底端与所述闸板(2)顶端的斜面匹配。

2.根据权利要求1所述的一种防砂砾河渠灌溉闸门,其特征在于:所述驱动装置(3)包括齿条(31)、传动齿轮(32)和蜗杆(33),所述齿条(31)设置于所述闸板(2)背面,所述传动齿轮(32)与所述齿条(31)啮合,所述蜗杆(33)可转动地设置于所述闸门本体(1)上,所述蜗杆(33)与所述传动齿轮(32)啮合,所述蜗杆(33)末端设有手轮(34)。

3.根据权利要求2所述的一种防砂砾河渠灌溉闸门,其特征在于:所述闸门本体(1)上设置有安装板(12),所述传动齿轮(32)可转动地设置于所述安装板(12)上。

4.根据权利要求2所述的一种防砂砾河渠灌溉闸门,其特征在于:所述密封块(41)、所述刮板(42)底端均设有聚四氟乙烯层(43)。

5.根据权利要求1所述的一种防砂砾河渠灌溉闸门,其特征在于:所述闸板(2)顶端设置有聚四氟乙烯层(43)。

6.根据权利要求1所述的一种防砂砾河渠灌溉闸门,其特征在于:所述刮板(42)通过2根平行设置的连接杆(44)实现与所述密封块(41)活动连接,所述连接杆(44)两端分别与所述刮板(42)、所述密封块(41)铰接。

7.根据权利要求6所述的一种防砂砾河渠灌溉闸门,其特征在于:所述密封块(41)两侧设置有安装槽(45),所述连接杆(44)设置于所述安装槽(45)内与所述密封块(41)铰接连接。

8.根据权利要求1所述的一种防砂砾河渠灌溉闸门,其特征在于:所述闸门本体(1)上还设置有保护板(13)。
