专利号: 2020104710946
申请人: 北京琭恩科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

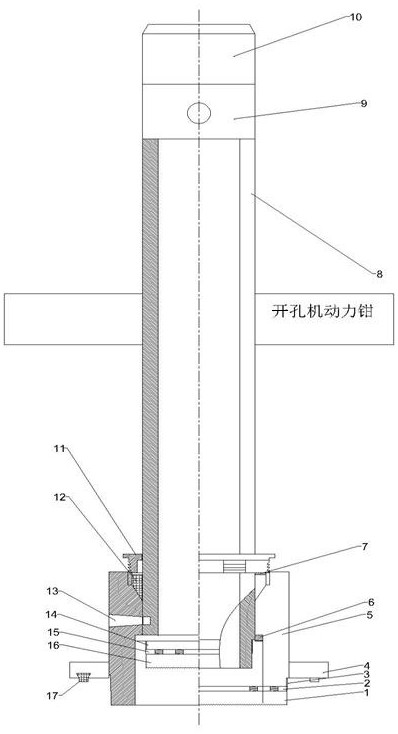

1.一种用于双层壳/底结构船身开孔的钻头,其特征在于:所述钻头包括外层钻头和内层钻头,所述内层钻头置于外层钻头内部二者经剪钉(13)相连,所述外层钻头包括外层锯形孔锯(1)、外层丝锥(2)、外层密封螺纹(3)、外层密封挡板(4)、外层钻头本体(5),所述外层锯形孔锯(1)上方与外层丝锥(2)相连,所述外层丝锥(2)的上方与外层密封螺纹(3)相连,所述外层密封螺纹(3)上方与外层钻头本体(5)连接,外层钻头本体(5)的外侧设有外层密封挡板(4);内层钻头包括内层密封螺纹(14)、内层丝锥(15)、内层锯形孔锯(16),所述内层锯形孔锯(16)上方与内层丝锥(15)相连,内层丝锥(15)上方与内层密封螺纹(14)相连,所述内层密封螺纹(14)上方与中心管(8)相连,所述中心管(8)与阀门(9)相连,所述阀门(9)与快速接头(10)相连,所述外层钻头和内层钻头上部设有密封装置。

2.根据权利要求1所述的一种用于双层壳/底结构船身开孔的钻头,其特征在于:所述中心管(8)外侧设有内层密封挡板(6)。

3.根据权利要求1所述的一种用于双层壳/底结构船身开孔的钻头,其特征在于:所述外层钻头本体(5)与中心管(8)之间的环空中设有压缩密封圈(12),所述压缩密封圈(12)上方设有环形垫片(7),所述环形垫片(7)上方设有倒刺形压环(11),所述倒刺形压环(11)外侧的倒刺结构与外层钻头本体(5)内控中的倒刺结构匹配。

4.根据权利要求1所述的一种用于双层壳/底结构船身开孔的钻头,其特征在于:所述外层密封挡板(4)位于外层密封螺纹(3)的上端部。

5.根据权利要求1所述的一种用于双层壳/底结构船身开孔的钻头,其特征在于:所述外层密封挡板(4)底部设有密封垫(17)。
