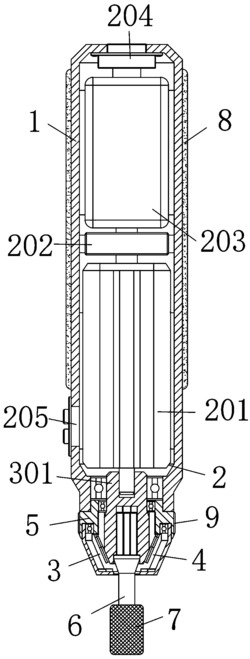

1.一种金属组合加工用铁削清理装置,包括外壳(1),所述外壳(1)的内部安装有驱动机构(2);其特征在于:所述驱动机构(2)包括电机(201)、控制模块(202)、蓄电池(203)、充电口(204)和开关(205);
所述电机(201)固接于外壳(1)的内部,所述电机(201)的上方设有控制模块(202),所述控制模块(202)与外壳(1)的内壁相固接,所述控制模块(202)的上方设有蓄电池(203),所述蓄电池(203)与外壳(1)的内壁相固接,所述蓄电池(203)的上方设有充电口(204),所述充电口(204)与外壳(1)的顶端相固接,所述电机(201)的一侧底端设有开关(205),所述开关(205)固接于外壳(1)的一侧底端,所述电机(201)、控制模块(202)、蓄电池(203)、充电口(204)和开关(205)通过导线电性相连;所述外壳(1)的底端通过轴承与转动机构(3)活动相连;
所述转动机构(3)包括阶梯轴(301)、第一环状槽(302)、第一滑槽(303)、内孔(304)、十字孔(305)和连接孔(306);
所述阶梯轴(301)的中间位置开设有第一环状槽(302),所述阶梯轴(301)下半段均匀开设有多个第一滑槽(303),所述阶梯轴(301)的底端开设有内孔(304),所述阶梯轴(301)的内孔(304)顶端开设有十字孔(305),所述阶梯轴(301)的顶端开设有连接孔(306),所述阶梯轴(301)通过连接孔(306)与电机(201)的输出轴过盈配合,所述阶梯轴(301)的外壁顶端通过轴承与外壳(1)的底端活动相连;
所述阶梯轴(301)的底端通过内孔(304)和十字孔(305)安装有清理机构(6);
所述清理机构(6)包括转轴(601)和十字连接轴(602);
所述转轴(601)的顶端与十字连接轴(602)一体成型,所述转轴(601)的顶端与阶梯轴(301)的内孔(304)相套接,所述十字连接轴(602)与阶梯轴(301)的十字孔(305)相套接,所述转轴(601)的底端与刷头(7)相固接。
2.根据权利要求1所述的一种金属组合加工用铁削清理装置,其特征在于:所述阶梯轴(301)的第一滑槽(303)内安装有固定机构(4);
所述固定机构(4)包括压块(401)、第二滑槽(402)、矩形滑块(403)、燕尾槽(404)、燕尾滑块(405)和推块(406);
所述压块(401)下端一侧开设有第二滑槽(402),所述第二滑槽(402)与矩形滑块(403)滑动相连,所述矩形滑块(403)与阶梯轴(301)的第一滑槽(303)底端相固接,所述压块(401)的顶部开设有燕尾槽(404),所述燕尾槽(404)与燕尾滑块(405)滑动套接,所述燕尾滑块(405)的顶端与推块(406)相固接,所述压块(401)和推块(406)通过第一滑槽(303)与阶梯轴(301)滑动套接。
3.根据权利要求1所述的一种金属组合加工用铁削清理装置,其特征在于:所述阶梯轴(301)的第一环状槽(302)内通过轴承与控制机构(5)活动相连;
所述控制机构(5)包括转套(501)、转环(502)和第二环状槽(503);
所述转套(501)的顶端与转环(502)相固接,所述转套(501)的底端开设有第二环状槽(503),所述转环(502)的外壁通过轴承与外壳(1)的底端活动相连,所述转套(501)通过第二环状槽(503)与阶梯轴(301)的第一环状槽(302)相套接,所述转套(501)与阶梯轴(301)的套接处通过轴承活动相连,所述转套(501)的内壁与多个推块(406)的外侧侧壁螺纹相连。
4.根据权利要求3所述的一种金属组合加工用铁削清理装置,其特征在于:所述外壳(1)的外壁与橡胶套(8)相套接,所述转套(501)的侧壁加工有磨纹(9)。
