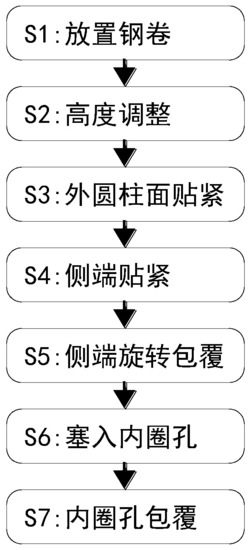

1.一种冷轧不锈钢卷材成品快速防护包装方法,其特征在于:其包装方法具体包括以下步骤:
S1、放置钢卷:将包覆有一圈防护包装膜的不锈钢卷材放置在两个托辊(25)上;
S2、高度调整:通过钢卷支撑机构(2)调整钢卷所处的高度,使得钢卷的收卷圆的中心轴与圆环基座(32)的中心轴基本重合;
S3、外圆柱面贴紧:将侧端包覆执行组件(43)中的压辊(434)压紧接触在钢卷的外圆柱面上,使得压辊(434)将包装膜压紧在钢卷外圆柱面上;
S4、侧端贴紧:通过侧端包覆贴紧机构(3)驱动包覆抚平板(435)贴紧在包装膜上,使得通过包覆抚平板(435)将包装膜贴紧在钢卷侧端面上;
S5、侧端旋转包覆:通过侧端包覆执行机构(4)驱动侧端包覆执行组件(43)将包装膜包覆在钢卷侧端面上;
S6、塞入内圈孔:通过圆台塞(53)将包覆在钢卷侧端面上的包装膜塞入钢卷内圈孔中;
S7、内圈孔包覆:通过电动转盘(52)带动贴紧辊(56)将步骤S5中塞入钢卷内圈孔内的包装膜贴紧包覆在内圈孔内壁上;
采用上述步骤S1‑S7的冷轧不锈钢卷材成品快速防护包装方法在对冷轧不锈钢卷材成品进行防护包装的过程中还具体涉及到一种冷轧不锈钢卷材成品快速防护包装装置,包括支撑架(1)、钢卷支撑机构(2)、侧端包覆贴紧机构(3)、侧端包覆执行机构(4)和塞孔包覆机构(5),所述支撑架(1)上设有两个平行设置的立板(11),在两个所述立板(11)上均设置有所述侧端包覆贴紧机构(3),所述侧端包覆贴紧机构(3)包括两个固定安装在所述立板(11)外侧壁上的贴紧驱动气缸(31)和固定连接在两个所述贴紧驱动气缸(31)输出端的圆环基座(32),所述圆环基座(32)位于所述立板(11)的内侧方,两个所述圆环基座(32)的中心轴重合,所述钢卷支撑机构(2)位于两个所述圆环基座(32)之间,在两个所述圆环基座(32)上均设置有所述侧端包覆执行机构(4),其中:所述钢卷支撑机构(2)包括两个水平平行设置且可相对或相背运动的托辊(25),两个所述托辊(25)的间距等分点与所述圆环基座(32)的中心轴位于同一竖直平面上;
所述侧端包覆执行机构(4)包括固定安装在所述圆环基座(32)内侧壁上的旋转支承(42)和四个侧端包覆执行组件(43),所述旋转支承(42)与所述圆环基座(32)共圆心,四个所述侧端包覆执行组件(43)相对所述旋转支承(42)的中心呈圆周等距分布,且四个所述侧端包覆执行组件(43)随所述旋转支承(42)转动而转动,所述侧端包覆执行组件(43)包括固定安装在所述旋转支承(42)上的固定板(431)、固定安装在所述固定板(431)上的径向压紧气缸(432)、固定安装在所述径向压紧气缸(432)输出端的压辊座(433)、水平转动安装在所述压辊座(433)上的压辊(434)和固定连接在所述压辊座(433)上的包覆抚平板(435),所述径向压紧气缸(432)的输出端沿所述旋转支承(42)的径向且指向其中心,所述包覆抚平板(435)靠近所述旋转支承(42),且所述包覆抚平板(435)沿所述旋转支承(42)径向伸向其中心一侧;
两个所述立板(11)上均设置有所述塞孔包覆机构(5),所述塞孔包覆机构(5)包括塞孔驱动气缸(51)、电动转盘(52)、固定安装在所述电动转盘(52)上呈中空结构的圆台塞(53)、内壁贴紧气缸(54)、滑动设置在所述圆台塞(53)中的转辊座(55)和水平转动安装在所述转辊座(55)上的贴紧辊(56),所述塞孔驱动气缸(51)固定安装在所述立板(11)外侧壁上,所述电动转盘(52)固定安装在所述塞孔驱动气缸(51)的输出端,所述电动转盘(52)的旋转中心轴、所述圆台塞(53)的中心轴和所述旋转支承(42)中心轴三轴重合,所述圆台塞(53)上设有避位缺口(531),所述内壁贴紧气缸(54)固定安装在所述圆台塞(53)内,所述转辊座(55)与所述内壁贴紧气缸(54)的输出端固定连接,所述转辊座(55)沿所述圆台塞(53)端面圆径向滑动设置在所述避位缺口(531)中。
2.根据权利要求1所述的一种冷轧不锈钢卷材成品快速防护包装方法,其特征在于:所述钢卷支撑机构(2)还包括支撑基座(21)、固定安装在所述支撑基座(21)上的调节电机(22)、通过轴承水平转动安装在所述支撑基座(21)上的双向丝杠(23)和两个水平滑动设置在所述支撑基座(21)上端的托辊座(24),所述双向丝杠(23)与所述调节电机(22)的输出轴固定连接,所述双向丝杠(23)的轴向相对所述旋转支承(42)的中心轴垂直,两个所述托辊座(24)与所述双向丝杠(23)上螺纹旋向相反设置的两个螺纹段一一对应螺纹连接,两个所述托辊(25)一一对应转动安装在两个所述托辊座(24)上。
3.根据权利要求1所述的一种冷轧不锈钢卷材成品快速防护包装方法,其特征在于:所述侧端包覆执行机构(4)还包括固定安装在所述圆环基座(32)上的旋转驱动电机(41),所述旋转驱动电机(41)的输出轴上设有驱动齿轮(411),所述旋转支承(42)上设有与所述驱动齿轮(411)啮合的齿圈(421)。
4.根据权利要求1所述的一种冷轧不锈钢卷材成品快速防护包装方法,其特征在于:所述包覆抚平板(435)的板面呈半圆突起。
5.根据权利要求1所述的一种冷轧不锈钢卷材成品快速防护包装方法,其特征在于:所述贴紧辊(56)从所述圆台塞(53)的前端伸出。
