专利号: 2020104558807
申请人: 乐清市联盛电子科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

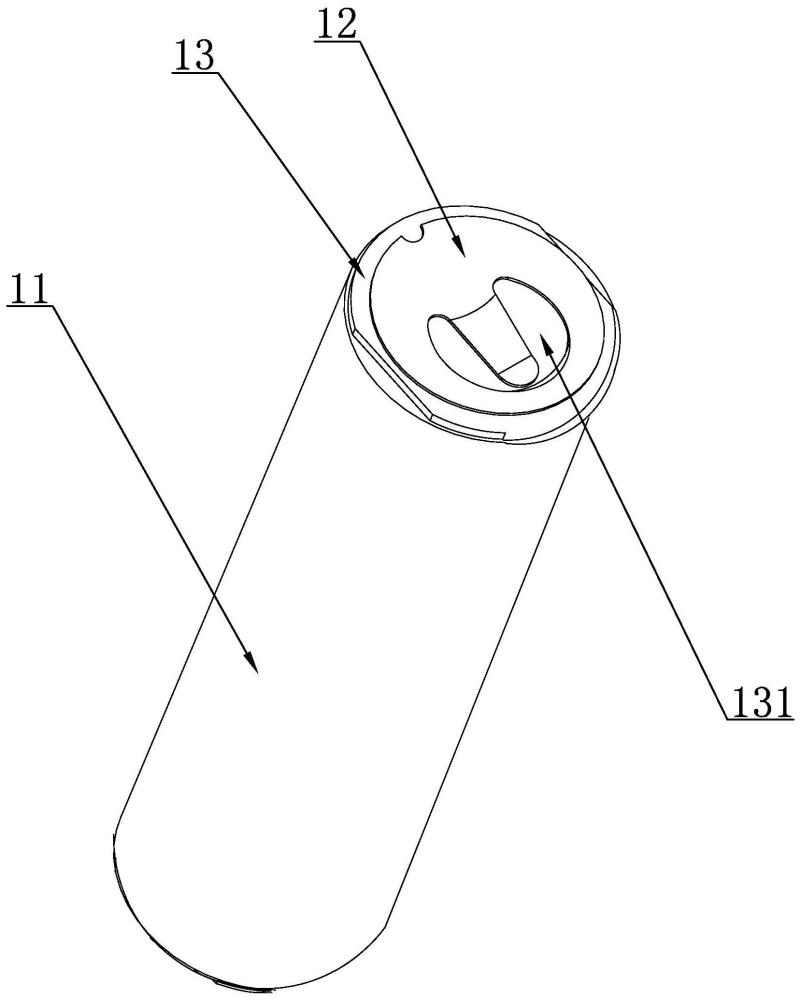

1.一种锂电池单体,其特征在于,所述锂电池单体包括锂电池、双金属片、第一绝缘片、第二绝缘片以及弹性片,所述第一绝缘片和第二绝缘片分别设置在锂电池的两端,所述双金属片和弹性片分别设置在锂电池的两端,所述第一绝缘片设置在锂电池与双金属片之间,且第一绝缘片上设有供双金属片向锂电池方向延伸的第一通孔,所述第二绝缘片设置在锂电池与弹性片之间,且第二绝缘片上设有供弹性片与锂电池相抵触的第二通孔。

2.一种包含如权利要求1所述的锂电池单体的锂电池组,其特征在于,所述锂电池组包括若干排锂电池单元,各锂电池单元由若干个并排设置的锂电池单体组成,相邻两排锂电池单元之间通过连接结构相互连接。

3.根据权利要求2所述的一种锂电池单体的锂电池组,其特征在于,所述连接结构包括设置在锂电池单体两端的第一导电片和第二导电片,所述第一导电片包括第一公插头和第一母插头,所述第二导电片包括第二公插头和第二母插头,相邻两排锂电池单元之间第一公插头与第一母插头连接以及第二母插头与第二公插头连接实现电路的连通,所述第一导电片设置在双金属片远离第一绝缘片的一侧,第二导电片设置在第二绝缘片远离锂电池一侧,所述弹性片设置在第二导电片上并向锂电池方向抵压。

4.根据权利要求3所述的一种锂电池单体的锂电池组,其特征在于,还包括有用于安装锂电池的安装座,所述安装座包括包括设置在锂电池两端的第一安装座和第二安装座,所述的第一安装座包括有多个可互相拼装的第一安装单元,各第一安装单元包括若干个第一安装单体,第二安装座包括有多个可相互拼装的第二安装单元,各第二安装单元包括若干个第二安装单体,第一安装单体与第二安装单体一一对应形成供锂电池单体装设的安装空间,在相邻的第一安装单体之间装设有第一固定件,在相邻的第二安装单体之间装设有第二固定件,在第一安装座和第二安装座之间装设有安装柱,所述的第一固定件、第二固定件与对应的安装柱连接,各第一安装单体上对应第一导电片位置设有第一通槽,第一公插头以及第一母插头均延伸至第一通槽内并相互连接,各第二安装单体上对应第二导电片位置设有第二通槽,第二公插头以及第二母插头均延伸至第二通槽内并相互连接。

5.根据权利要求4所述的一种锂电池单体的锂电池组,其特征在于,各第一安装单体的外周均设有第一孔单体,相邻的第一安装单体上的第一孔单体可组合成一个第一安装孔,各第二安装单体的外周均设有第二孔单体,相邻的第二安装单体上的第二孔单体可组合成一个第二安装孔,所述的第一固定件装设在对应的第一安装孔内,第二固定件装设在对应的第二安装孔内,所述的安装柱一端插入对应的第一安装孔内与第一固定件连接,安装柱另一端插入对应的第二安装孔内与第二固定件连接。

6.根据权利要求5所述的一种锂电池单体的锂电池组,其特征在于,各第一安装单体上设有第一插块和供第一插块插设的第一槽口,所述的第一插块和第一槽口分别位于第一安装单体的侧边,所述第二安装单体上设有第二插块和供第二插块插设的第二槽口,所述的第二插块和第二槽口分部位于第二安装单体的侧边。

7.根据权利要求6所述的一种锂电池单体的锂电池组,其特征在于,各第一安装单体上均设有第一安装槽,各第二安装单体上均设有第二安装槽,各第一安装槽与第二安装槽一一对应设置,锂电池单体的两端插设在第一安装槽与第二安装槽内,相邻两第一安装槽之间设有第一卡勾,所述第一绝缘片上对应设有第一卡槽,第一卡勾卡设在对应的第一卡槽内实现第一绝缘片与第一安装单体的固定连接,相邻两第二安装槽之间设有第二卡勾,所述第二绝缘片上对应设有第二卡槽,第二卡勾卡设在对应的第二卡槽内实现第二绝缘片与第二安装单体的固定连接。
