专利号: 2020104167146
申请人: 深圳市长盈精密技术股份有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

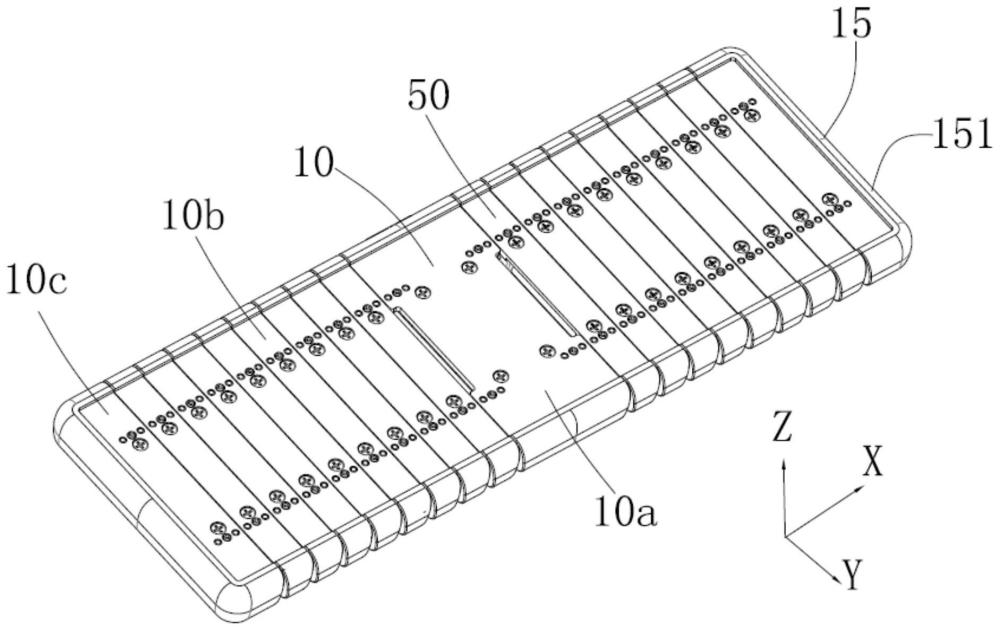

1.一种折叠手戴式设备,其特征在于,包括若干可折叠的壳体、若干可折叠的盖体、将若干所述壳体活动铰接在一起的同步组件及贴装于所述壳体上表面的柔性屏,所述盖体一一对应地固定于所述壳体上并在二者之间围设成有组装空间,所述壳体包括第一壳体、铰接于所述第一壳体纵向两侧的若干第二壳体及铰接于最外侧的第二壳体外的第三壳体,每个壳体均包括横向方向延伸形成的板体及一体形成于所述板体横向两端的侧壁,所述第三壳体还包括在纵向外侧一体形成的端壁,所述侧壁与端壁在所述板体下方与所述盖体围设成所述组装空间,所述侧壁与端壁顶部向上凸出形成凸缘,所述凸缘之间形成贴装所述柔性屏的贴装空间;

每个所述壳体的板体底部设有固定条,所述固定条包括在横向方向上的两排固定孔,每个盖体包括横向延伸形成的盖板、自所述盖板横向两端朝向所述壳体凸出形成的固定座,所述固定座固定于所述固定条的一组固定孔内,所述固定座包括向上延伸形成的延伸部、形成于所述延伸部顶端的固定部、自所述固定部向上凸出的定位柱及开设于所述固定部上的螺孔,所述固定孔包括与所述定位柱定位配合的定位孔及与所述固定部上的螺孔对应的螺孔。

2.如权利要求1所述的折叠手戴式设备,其特征在于,所述盖体包括与所述第一壳体固定的第一盖体、链接于所述第一盖体纵向两侧且与所述第二壳体一一对应固定的第二盖体及链接于所述第二盖体纵向外侧并与所述第三壳体固定为一体的第三盖体。

3.如权利要求2所述的折叠手戴式设备,其特征在于,所述第一壳体的纵向两侧分别沿纵向外侧延伸形成有两组固定条,每组固定条上固定有一个同步组件,所述同步组件只固定于所述第一壳体的纵向外端,所述第一壳体中间部分没有所述同步组件,所述第一壳体的宽度大于所述第二、第三壳体的宽度。

4.如权利要求3所述的折叠手戴式设备,其特征在于,所述第一壳体的纵向两端设有避让缺口,所述避让缺口连通所述组装空间与贴装空间以供传输线通过。

5.如权利要求2所述的折叠手戴式设备,其特征在于,所述第一盖体的纵向两侧分别设有第一弧面部,所述第二盖体包括在朝向所述第一盖体一侧设置的第二弧面部及在远离所述第一盖体一侧设置的第一弧面部,所述第三盖体在朝向所述第二盖体一侧设有第二弧面部,所述第二盖体的第二弧面部配合于所述第一盖体的第一弧面部或另一第二盖体的第一弧面部,所述第三盖体的第二弧面部配合于最外侧的第二盖体的第一弧面部。

6.如权利要求5所述的折叠手戴式设备,其特征在于,所述第一弧面部为凹弧面,所述第二弧面部为凸弧面,展开状态时,所述第二弧面部的边缘搭接于所述第一弧面部的边缘上方,折叠状态时,所述第二弧面部完全与所述第一弧面部重叠。

7.如权利要求3所述的折叠手戴式设备,其特征在于,所述第一壳体的侧壁纵向两侧开设有容纳槽,所述第二壳体的侧壁包括在朝向所述第一壳体一侧凸出形成有配合凸部、远离所述第一壳体一侧开设的容纳槽及沿横向外侧凸出的外凸部,所述容纳槽与所述配合凸部呈上窄下宽结构且相互匹配,所述外凸部呈上宽下窄的结构。

8.如权利要求7所述的折叠手戴式设备,其特征在于,所述第二壳体的配合凸部与所述第一壳体的容纳槽配合或与另一第二壳体的容纳槽配合,所述第三壳体的配合凸部与最外侧的第二壳体的容纳槽配合,展开状态时,所述配合凸部边缘位于所述容纳槽内侧边缘且至少部分位置重合,折叠状态时,所述配合凸部完全容纳入所述容纳槽内并在横向方向上完全重叠,而所述外凸部之间的纵向侧面之间相互贴合。

9.如权利要求8所述的折叠手戴式设备,其特征在于,所述同步组件包括相互铰接并一一对应固定于所述壳体的固定条上的铰接基座、与所述铰接基座叠置的若干铰链组及阻尼链,所述铰接基座、铰链组及阻尼链通过轴部件逐一固定为一体。
