专利号: 2020104148658
申请人: 南京涵曦月自动化科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

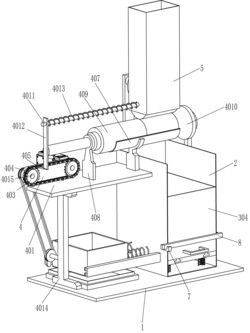

1.一种易拉罐自动压缩打包设备,其特征是,包括有:

底板(1),所述底板(1)一侧安装有壳体(2),固定座(6)安装于靠近底板(1)的所述壳体(2)外一侧,其一侧转动式的连接有摆动杆(8),所述壳体(2)远离固定座(6)的一侧固接有挡块(7),所述摆动杆(8)一端位于所述挡块(7)内与其配合;

放置筒(5),所述放置筒(5)安装于远离底板(1)的所述壳体(2)一侧;

收集机构(3),安装于所述壳体(2)内,其与所述摆动杆(8)配合,用于对压缩的易拉罐进行收集;

压缩机构(4),安装于所述底板(1)一侧与所述壳体(2)外一侧之间,其用于将易拉罐压缩。

2.按照权利要求1所述的一种易拉罐自动压缩打包设备,其特征是,收集机构(3)包括有:导向板(302),所述导向板(302)滑动式的放置于所述壳体(2)内,其与所述壳体(2)配合,且所述导向板(302)远离放置筒(5)的一侧与靠近底板(1)的所述壳体(2)内一侧之间间隔连接有四根第一弹簧(301);

导轨(303),所述导轨(303)的数量至少为两根,其滑动式的放置于朝向放置筒(5)的所述导向板(302)一侧;

收集框(304),所述收集框(304)安装于朝向放置筒(5)的两块所述导轨(303)一侧之间;

按钮(305),所述按钮(305)安装于靠近底板(1)的所述壳体(2)内一侧中部,其与所述压缩机构(4)通过电性连接。

3.按照权利要求2所述的一种易拉罐自动压缩打包设备,其特征是,压缩机构(4)包括有:固定板(401),所述固定板(401)安装于远离固定座(6)且靠近放置筒(5)的所述壳体(2)外一侧,其远离放置筒(5)的一侧与远离壳体(2)的所述底板(1)一侧之间安装有支架(4014);

安装板(402),所述安装板(402)安装于远离壳体(2)与底板(1)的所述固定板(401)一侧;

转轴(4015),所述转轴(4015)的数量至少为两根,其对称式的转动式穿接于所述安装板(402)两部,其一端固接有链轮(403);

链条(404),所述链条(404)绕在两个所述链轮(403)上,其远离安装板(402)的一侧周向固接有接触杆(405);

伺服电机(406),所述伺服电机(406)安装于靠近安装板(402)的所述固定板(401)一侧,其输出轴与靠近壳体(2)且远离链轮(403)的所述转轴(4015)端部固定连接;

支撑导板(408),所述支撑导板(408)安装于远离底板(1)的所述固定板(401)一侧中部,压杆(409)滑动式的穿接于远离固定板(401)所述支撑导板(408)一部;

弧形支撑板(407),所述弧形支撑板(407)安装于靠近壳体(2)的所述固定板(401)一侧,所述压杆(409)其中一端位于弧形支撑板(407)内与其配合;

导杆(4011),所述导杆(4011)固接于靠近压杆(409)的所述放置筒(5)外一侧,其上滑动式的套装有活动板(4012),所述活动板(4012)与所述接触杆(405)接触配合;

第二弹簧(4013),所述第二弹簧(4013)套装于所述导杆(4011)上,其一端与朝向活动板(4012)的所述放置筒(5)外一侧,另一端与朝向放置筒(5)的所述活动板(4012)一侧固定连接;

限位板(4010),所述限位板(4010)安装于远离固定板(401)的所述壳体(2)外一侧,其与所述压杆(409)配合。

4.按照权利要求3所述的一种易拉罐自动压缩打包设备,其特征是,还包括有:传动组件(13),所述传动组件(13)安装于远离壳体(2)与链轮(403)的所述转轴(4015)端部;

凸轮(14),所述凸轮(14)通过传动轴转动安装于所述支架(4014)一侧圆心,传动轴与传动组件(13)连接;

导向组件(9),所述导向组件(9)对称式的安装于远离固定座(6)且靠近底板(1)的所述壳体(2)外一侧;

筛选框(10),所述筛选框(10)滑动式的安装于两个所述导向组件(9)内侧之间,其与所述凸轮(14)配合;

第三弹簧(11),所述第三弹簧(11)的数量至少为两根,其对称式的连接于朝向支架(4014)的所述壳体(2)外一侧与朝向壳体(2)的所述筛选框(10)外一侧之间。

5.按照权利要求4所述的一种易拉罐自动压缩打包设备,其特征是,还包括有:限位框架(15),所述限位框架(15)安装于靠近筛选框(10)的所述底板(1)一侧,所述框体(12)位于所述限位框架(15)内。
