专利号: 2020104066963
申请人: 黄利华
专利类型:发明专利
专利状态:已下证
更新日期:2024-11-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

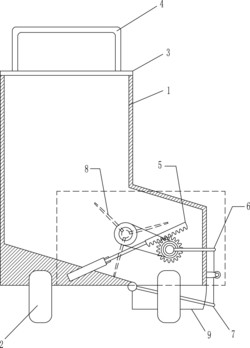

1.一种肉牛养殖用草料定量投放车,其特征是,包括有:车箱(1),所述车箱(1)底部外侧中间开有出料口;

车轮(2),所述车轮(2)转动式设置在所述车箱(1)底部,该车轮(2)的数量至少为两对;

挡盖(3),所述挡盖(3)设置在所述车箱(1)顶部;

推把(4),所述推把(4)设置在所述车箱(1)顶部,用于推动车箱(1);

动力机构(5),所述动力机构(5)设置在所述车箱(1)外侧下部;

控制机构(6),所述控制机构(6)设置在所述车箱(1)外侧下部,该控制机构(6)与所述动力机构(5)配合,用于控制出料;

出料板(7),所述出料板(7)转动式设置在所述车箱(1)底部中间,该出料板(7)位于出料口下方,该出料板(7)大小略大于出料口。

2.根据权利要求1所述的一种肉牛养殖用草料定量投放车,其特征是,动力机构(5)包括有:气缸(51),所述气缸(51)安装在所述车箱(1)外侧下部;

齿条(52),所述齿条(52)设置在所述气缸(51)内的活塞柱一端。

3.根据权利要求2所述的一种肉牛养殖用草料定量投放车,其特征是,控制机构(6)包括有:齿轮(61),所述齿轮(61)转动式设置在所述车箱(1)外侧下部,该齿轮(61)与所述齿条(52)啮合;

转杆(62),所述转杆(62)设置在所述齿轮(61)外侧;

过线轮(63),所述过线轮(63)设置在所述车箱(1)外侧;

拉线(64),所述拉线(64)设置在所述转杆(62)一端,该拉线(64)绕过所述过线轮(63),该拉线(64)下端与所述出料板(7)外侧中间连接。

4.根据权利要求3所述的一种肉牛养殖用草料定量投放车,其特征是,还包括有拨料机构(8),所述拨料机构(8)设置在所述车箱(1)内侧,所述拨料机构(8)包括有:轴承座(81),所述轴承座(81)嵌入式安装在所述车箱(1)靠近所述齿轮(61)的位置;

转轴(82),所述转轴(82)转动式设置在所述轴承座(81)内;

皮带轮(83),所述皮带轮(83)设置在所述转轴(82)外端和齿轮(61)外侧,该皮带轮(83)均位于车箱(1)外;

平皮带(84),所述平皮带(84)绕在所述皮带轮(83)上;

拨料杆(85),所述拨料杆(85)均匀间隔设置在所述转轴(82)上,用于拨动养殖用草料。

5.根据权利要求4所述的一种肉牛养殖用草料定量投放车,其特征是,还包括有:挡板(9),所述挡板(9)对称设置在车箱(1)外底部,该挡板(9)位于所述出料板(7)两侧。
