专利号: 2020103821640
申请人: 陈丹
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

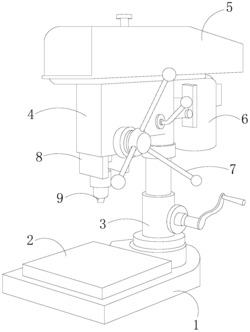

1.一种具有清洗夹持装置功能的钻床,其结构包括底座(1)、工作台(2)、升降柱(3)、设备主体(4)、控制板(5)、驱动电机(6)、调节盘(7)、持卸系统(8)、钻孔轴(9),其特征在于:所述工作台(2)设于底座(1)上表面并通过电焊相连接,所述升降柱(3)设于底座(1)上部并与设备主体(4)相连接,所述控制板(5)设于设备主体(4)上表面并通过电焊相连接,所述驱动电机(6)设于设备主体(4)后表面,所述调节盘(7)设于设备主体(4)右侧表面,所述持卸系统(8)设于设备主体(4)下表面,所述钻孔轴(9)设于持卸系统(8)内部并与设备主体(4)通过电焊相连接;

所述持卸系统(8)包括套环(8a)、紧凑机构(8b)、水槽(8c),所述紧凑机构(8b)设于套环(8a)内部并通过电焊相连接,所述水槽(8c)共设有两个且分别呈对称状安装于紧凑机构(8b)左右两侧,所述水槽(8c)与紧凑机构(8b)通过电焊贯穿相连接。

2.根据权利要求1所述的一种具有清洗夹持装置功能的钻床,其特征在于:所述紧凑机构(8b)包括伸缩杆(8b1)、限位弹簧(8b2)、护板(8b3)、斜清组件(8b4)、衔接结(8b5)、压限组件(8b6),所述伸缩杆(8b1)共设有两根且分别穿过限位弹簧(8b2)与套环(8a)通过电焊相连接,所述护板(8b3)共设有两块且分别设于伸缩杆(8b1)另一端并通过电焊相连接,所述斜清组件(8b4)共设有两个且分别安装于护板(8b3)下表面并通过电焊相连接,所述压限组件(8b6)共设有两个并分别通过衔接结(8b5)与护板(8b3)通过电焊相连接。

3.根据权利要求2所述的一种具有清洗夹持装置功能的钻床,其特征在于:所述护板(8b3)内侧壁设有气囊层且为一体化结构。

4.根据权利要求2所述的一种具有清洗夹持装置功能的钻床,其特征在于:所述斜清组件(8b4)包括蓄流框(8b41)、活动扣(8b42)、推板(8b43)、扣合条(8b44),所述蓄流框(8b41)与水槽(8c)通过贯穿相连接,所述推板(8b43)末端与蓄流框(8b41)通过活动扣(8b42)相连接,所述扣合条(8b44)设于推板(8b43)另一端并与护板(8b3)、上部相连接。

5.根据权利要求4所述的一种具有清洗夹持装置功能的钻床,其特征在于:所述活动扣(8b42)内部呈空心结构并与推板(8b43)和蓄流框(8b41)贯穿相连接。

6.根据权利要求4所述的一种具有清洗夹持装置功能的钻床,其特征在于:所述推板(8b43)表面设有若干个拭条(g)并通过电焊贯穿相连接,所述拭条(g)包括柔输条(g1)、渗透球(g2)、磁板(g3)、毛条(g4),所述渗透球(g2)设于柔输条(g1)末端通过电焊相连接,所述磁板(g3)设于渗透球(g2)外表面并通过电焊相连接,所述毛条(g4)设有设有若干条且分别呈不规则状安装于渗透球(g2)外表面,所述毛条(g4)与渗透球(g2)通过扣合相连接。

7.根据权利要求2所述的一种具有清洗夹持装置功能的钻床,其特征在于:所述压限组件(8b6)包括折板(8b61)、限位扭簧(8b62)、凸层(8b63),所述折板(8b61)共设有两块且分别通过限位扭簧(8b62)相连接,所述凸层(8b63)设于折板(8b61)内侧表面并通过胶合相连接。

8.根据权利要求7所述的一种具有清洗夹持装置功能的钻床,其特征在于:所述凸层(8b63)表面呈粗糙结构状。
