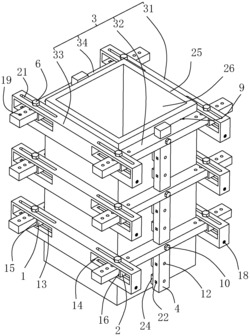

1.一种混凝土矩形柱模板的固紧系统，其特征在于：包括固紧框(3)、连接机构、驱动机构(5)和固定机构；

所述固紧框(3)的数量为多个，所述连接机构用于使多个固紧框(3)保持相对固定；

所述固紧框(3)具有固紧通道(9)，所述固紧通道(9)的口径可调，所述固紧通道(9)用于对模板(25)进行固紧；所述固紧框(3)包括依次连接的第一固紧杆(31)、第二固紧杆(32)、第三固紧杆(33)和第四固紧杆(34)，所述第一固紧杆(31)和第三固紧杆(33)结构相同、且相对设置；

所述第二固紧杆(32)和第四固紧杆(34)结构相同、且相对设置；

所述第一固紧杆(31)和第三固紧杆(33)均可沿第二固紧杆(32)和第四固紧杆(34)的长度方向运动，所述固定机构的数量为两组，一组所述固定机构用于使第一固紧杆(31)和第三固紧杆(33)与第二固紧杆(32)保持相对固定，另一组所述固定机构用于使第一固紧杆(31)和第三固紧杆(33)与第四固紧杆(34)保持相对固定；

所述第二固紧杆(32)和第四固紧杆(34)可相对靠近或远离，所述驱动机构(5)用于驱动所述第二固紧杆(32)和第四固紧杆(34)相对靠近或远离；

还包括第一滑移件(1)和第二滑移件(2)；

所述第一固紧杆(31)和第三固紧杆(33)均设有供第二固紧杆(32)插入的第一调节通道(13)和供所述第四固紧杆(34)插入的第二调节通道(14)；

所述第二固紧杆(32)一端插入第一固紧杆(31)的第一调节通道(13)，和另一端插入第三固紧杆(33)的第一调节通道(13)；

所述第四固紧杆(34)一端插入第一固紧杆(31)的第二调节通道(14)，和另一端插入第三固紧杆(33)的第二调节通道(14)；

所述第一滑移件(1)和第二滑移件(2)均呈U型，所述第一滑移件(1)可滑移的设置在所述第一调节通道(13)内、且可沿第一方向滑移，所述第一滑移件(1)上设有供第二固紧杆(32)穿过的第一卡槽(15)；

所述第二滑移件(2)可滑移的设置在所述第二调节通道(14)内、且可沿第一方向滑移，所述第二滑移件(2)上设有供第四固紧杆(34)穿过的第二卡槽(16)；所述第一方向为第一固紧杆(31)长度轴线方向；

所述第一滑移件(1)和第二滑移件(2)用于受驱动运动时带动所述第二固紧杆(32)和第四固紧杆(34)运动；

所述驱动机构(5)用于驱动所述第一滑移件(1)和第二滑移件(2)相互靠近或远离；

所述驱动机构(5)包括双向螺杆(51)、第一移动块(52)和第二移动块(53)，所述第一固紧杆(31)上设有与第一调节通道(13)和第二调节通道(14)连通的容纳腔(17)；

所述双向螺杆(51)具有螺纹相反的第一螺段(511)和第二螺段(512)，所述第一移动块(52)螺纹套设在所述第一螺段(511)上，所述第二移动块(53)螺纹套设在所述第二螺段(512)上；

所述第一移动块(52)与第一滑移件(1)固定连接，所述第二移动块(53)与所述第二滑移件(2)固定连接；

所述固定机构包括固定螺丝(6)，所述第二固紧杆(32)上间隔设有多个第一固定孔(19)，所述第一滑移件(1)上设有第二固定孔(20)，所述第一固紧杆(31)上设有连通第一调节通道(13)的固定长孔(21)，所述固定长孔(21)呈长条形；

所述固定螺丝(6)用于依次穿过固定长孔(21)、第一固定孔(19)和第二固定孔(20)、以使所述第二固紧杆(32)与所述第一滑移件(1)保持相对固定。

2.根据权利要求1所述的一种混凝土矩形柱模板的固紧系统，其特征在于：还包括所述双向螺杆(51)的一端穿出所述容纳腔(17)且设有六角转动槽(18)。

3.根据权利要求1至2中任一项所述的一种混凝土矩形柱模板的固紧系统，其特征在于：所述连接机构包括连接杆(4)，所述连接杆(4)的侧壁间隔设有多个定位槽(22)，所述第二固紧杆(32)上均设有插接孔(23)，所述连接杆(4)插入全部第二固紧杆(32)同一竖直方向上的插接孔(23)；

所述连接杆(4)靠近模板(25)的一侧间隔设有多个气囊(24)；

所述插接孔(23)的孔壁设有定位机构(7)，所述定位机构(7)包括定位件(71)，所述定位件(71)用于插入定位槽(22)、以使连接杆(4)与第二固紧杆(32)保持相对固定。

4.根据权利要求3所述的一种混凝土矩形柱模板的固紧系统，其特征在于：所述定位机构(7)还包括弹簧(72)，所述插接孔(23)的侧壁设有导向盲孔(8)，所述导向盲孔(8)用于对所述定位件(71)导向、以使所述定位件(71)运动至伸出或缩入导向盲孔(8)；

所述弹簧(72)的一端与定位件(71)固定连接，所述弹簧(72)的另一端与导向盲孔(8)的内壁固定连接，所述弹簧(72)用于提供所述定位件(71)伸出导向盲孔(8)插入定位槽(22)的力；

所述定位件(71)具有弧面，所述连接杆(4)用于插入插接孔(23)时抵压所述定位件(71)的弧面、以使所述定位件(71)缩入导向盲孔(8)。

5.根据权利要求3所述的一种混凝土矩形柱模板的固紧系统，其特征在于：还包括紧固件(10)，所述第二固紧杆(32)上设有连通插接孔(23)的第一紧固孔(11)，所述连接杆(4)沿竖直方向间隔设有多个第二紧固孔(12)，所述紧固件(10)用于依次穿过第一紧固孔(11)和第二紧固孔(12)、以使所述连接杆(4)与第二固紧杆(32)保持相对固定。

6.根据权利要求5所述的一种混凝土矩形柱模板的固紧系统，其特征在于：每个插接孔(23)的定位机构(7)为两个，两个定位机构(7)分别设置在插接孔(23)相对的两侧壁，所述连接杆(4)相对的两侧均设有定位槽(22)；

一个定位机构(7)用于对连接杆(4)一侧的定位槽(22)定位，另一个定位机构(7)用于对连接杆(4)另一侧的定位槽(22)定位。

7.一种应用于权利要求6所述的一种混凝土矩形柱模板的固紧系统的施工方法，其特征在于：包括以下步骤：

（1）、模板(25)安装，将标准化的混凝土模板(25)拼接到柱钢筋的外部、且模板(25)形成闭合的混凝土浇筑空间(26)；

（2）、模板(25)加固，先在最底端安装固紧框(3)以使模板(25)位于固紧通道(9)内，然后调节固紧通道(9)的口径以使固紧框(3)夹紧模板(25)，然后在模板(25)外间隔安装多个固紧框(3)且采用连接机构使多个固紧框(3)保持在夹紧模板(25)的位置；

（3）、混凝土浇筑，向浇筑空间(26)内浇筑混凝土砂浆；

（4）、拆除，混凝土达到一定强度时拆除模板(25)、固紧框(3)和连接机构。
