专利号: 2020103767167
申请人: 济南蓝辰能源技术有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-01-15
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种可径向变不同角度的间接空冷导风模块组,包括可径向变不同角度的导风模块及其执行机构,其特征在于:

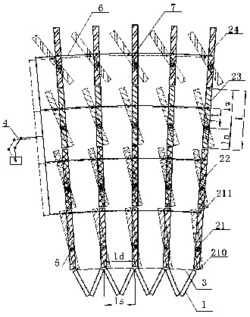

所述可径向变不同角度的导风模块,沿间接空冷塔塔体外侧径向方向竖直布置,同时沿间接空冷塔周向在导风模块组中等间距布置;所述导风模块由2~8个导风单元及导风单元旋转轴组成;所述导风单元沿间接空冷塔径向依次向外向竖直布置,由执行机构通过驱动杆控制旋转;所述驱动杆与导风单元有导风单元驱动连接点;所述导风单元旋转轴位于相邻两个冷却柱交点的径向延长线上,且在每个导风单元上的位置相同,在导风单元内端、外端或距导风单元内端一定距离ln处,其中ln的范围为0

所述各导风单元驱动连接点与其旋转轴的距离不同,最内侧导风单元驱动连接点在导风单元未布置旋转轴的内端、外端或在距导风单元旋转轴一定距离l1位置处,其中l1的范围为0

2.根据权利要求1所述的一种可径向变不同角度的间接空冷导风模块组,其特征在于:所述可径向变不同角度的一个导风模块组,由1~18个导风模块组成。

3.根据权利要求1所述的一种可径向变不同角度的间接空冷导风模块组,其特征在于:所述可径向变不同角度的导风模块,在导风模块组中等间距布置,间距ld为一个冷却三角周向距离ls的1~18中的整数倍。

4.根据权利要求1所述的一种可径向变不同角度的间接空冷导风模块组,其特征在于:所述导风模块由钢结构框架固定,框架上下端分别与冷却三角上下端面平齐,框架内端部固定在冷却三角单元外侧。

5.根据权利要求1所述的一种可径向变不同角度的间接空冷导风模块组,其特征在于:所述导风单元旋转角度由导风模块组所在间接空冷塔相对位置及该处风速、风向共同确定,迎风侧中心位置导风模块组各导风单元旋转角度0°,导风模块中最外侧导风单元旋转角度由迎风侧向塔侧依次增大,由塔侧向背风侧依次减小,同一组导风模块组内由外向内各导风单元旋转角度逐渐减小。
