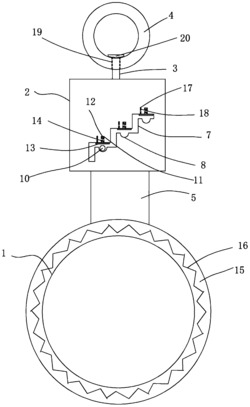

1.一种调节型吊环结构，包括吊环本体和调节座，在所述调节座的顶部通过连接柱固定有连接环，在所述吊环本体上固定有调节杆，其特征在于：在所述调节座内开设有底面开口的圆孔，在所述调节座的侧壁上开设有至少两个阶梯状且与圆孔相连通的调节定位槽，在所述调节定位槽的横向部顶面均开设有U形卡槽，在所述调节杆的顶部侧面开设有数量与调节定位槽数量相同的螺孔，在所述调节杆的顶部螺纹连接有横向定位杆，所述横向定位杆在调节杆升降调节时抵压在调节定位槽中不同U形卡槽内定位；

在所述调节定位槽的顶壁上设置有抵压孔，在所述抵压孔的顶壁中心固定有连接柱，在所述调节定位槽内设置有抵压板，所述抵压板处于所述U形卡槽的正上方，在所述抵压板的顶端与抵压孔的连接柱之间固定有抵压弹簧，所述抵压板在所述抵压弹簧的作用下抵压在U形卡槽的顶面，在横向定位杆处于所述U形卡槽内时通过抵压板进行抵压卡位；

在所述吊环本体上包裹有防滑套，在所述防滑套的表面均匀开设有防滑纹槽；

在所述调节定位槽的顶壁还设置有导向孔，在所述抵压板的顶面一体成型有导向柱，所述导向柱插入所述导向孔内；

所述调节定位槽为三个且所述调节座为不锈钢材料体；

在所述连接环上开设有旋转孔，所述连接柱的顶端穿过所述旋转孔且连接柱的顶端焊接有限位圆板，所述连接柱可以在旋转孔内旋转。

2.根据权利要求1所述的调节型吊环结构，其特征在于：所述抵压板为金属或塑料板体。
