专利号: 2020103173845
申请人: 南京工程学院
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

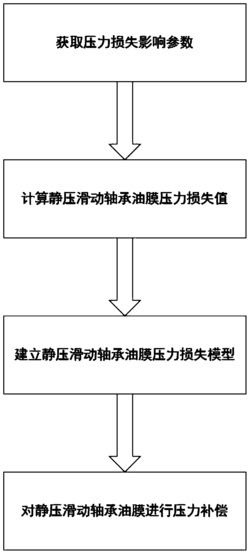

1.一种静压滑动轴承油膜压力损失补偿方法,其特征在于,包括以下步骤:通过定性分析法获取静压滑动轴承运行时的压力损失影响参数;

根据压力损失影响参数计算静压滑动轴承油膜压力损失值并建立静压滑动轴承油膜压力损失模型;

根据静压滑动轴承油膜压力损失模型对静压滑动轴承油膜进行压力补偿。

2.根据权利要求1所述的静压滑动轴承油膜压力损失补偿方法,其特征在于,所述压力损失影响参数包括油液温度和静压推力轴承转速。

3.根据权利要求1或2所述的静压滑动轴承油膜压力损失补偿方法,其特征在于,所述根据压力损失影响参数计算静压滑动轴承油膜压力损失值具体包括以下步骤:计算油液温度升高引起的压力损失ΔP1,计算公式为:其中,Q为供油流量,μ0为油液初始动力粘度,μt为温度升高到t时油液动力粘度,h为膜厚,Cd为油垫结构参数,计算公式为: ld为油垫长度,bd为油垫宽度,lf为油垫长度方向封油边尺寸,bf为油垫宽度方向封油边尺寸;

计算静压推力轴承转速变化引起的压力损失ΔP2,计算公式为:其中,Qω为离心力引起的惯性流量;

计算静压滑动轴承油膜压力损失值ΔP,计算公式为:

4.根据权利要求1所述的静压滑动轴承油膜压力损失补偿方法,其特征在于,所述对静压滑动轴承油膜进行压力补偿的方法包括补偿流量和/或设置压力补偿系统。
