专利号: 2020102822951
申请人: 张延年
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

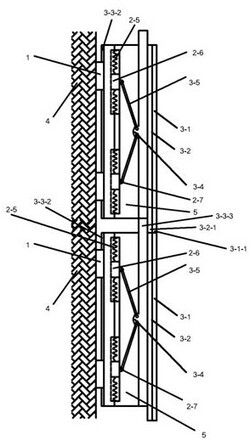

1.一种外挂式防火防爆减压板的施工方法,所述的外挂式防火防爆减压板包括连墙钢板(1)、基层钢板(2)、外挂板体(3),其特征在于:

所述连墙钢板(1)正中心留有连墙螺栓孔(1‑1),连墙钢板(1)前后两面设置橡胶层(1‑

2);

所述基层钢板(2)在正中心布置一个贯穿的泄压孔(2‑3),在基层钢板(2)横向的上四分之一处和下四分之一处分别布置有两个基层钢板螺栓孔(2‑1),用螺栓依次穿过基层钢板螺栓孔(2‑1)、连墙螺栓孔(1‑1),将基层钢板(2)和连墙钢板(1)与墙体(4)相连,基层钢板橡胶层(2‑2)布置在基层钢板(2)的上下两端,在基层钢板(2)横向中心线上布置两个预留孔道(2‑4),每个预留孔道(2‑4)里放置一个滑块(2‑6),每个滑块(2‑6)上焊接一个滑块连接件(2‑7),所述滑块连接件(2‑7)为留有孔洞的铁环,用于固定连接杆(3‑5),滑块(2‑6)布置在预留孔道(2‑4)的正中间,两侧分别布置弹簧(2‑5),弹簧(2‑5)一端与滑块(2‑6)相连,另一端与预留孔道(2‑4)内壁相连;

所述外挂板体(3)为复合结构,在外挂钢板层(3‑3)的外侧用结构胶分别粘贴岩棉板(3‑2)和阻燃板(3‑1),所述岩棉板(3‑2)在长度方向上向下伸出岩棉板横向连接板(3‑2‑

1),所述阻燃板(3‑1)在长度方向上向下伸出阻燃板横向连接板(3‑1‑1),所述外挂钢板层(3‑3)上下两端分别向内伸出钢板外伸(3‑3‑1),钢板外伸(3‑3‑1)长度是基层钢板(2)厚度的2倍,所述钢板外伸(3‑3‑1)向内弯折形成钢板弯折(3‑3‑2),钢板弯折(3‑3‑2)厚度是橡胶层(1‑2)厚度的2倍,外挂钢板层(3‑3)在长度方向上向上伸出钢板横向连接板(3‑3‑3),在外挂钢板层(3‑3)的正中心布置有连接杆连接件(3‑4),所述连接杆连接件(3‑4)为留有两个孔洞的铁环,分别与两个连接杆(3‑5)相连,基层钢板(2)和外挂板体(3)间的空隙为空气隔热层(5),每两块外挂板体(3)之间采用结构胶相连;

施工方法为:用螺栓依次穿过基层钢板螺栓孔(2‑1)、连墙螺栓孔(1‑1),将基层钢板(2)和连墙钢板(1)与墙体(4)相连;连接杆(3‑5)的两端分别连接在滑块连接件(2‑7)和连接杆连接件(3‑4)上;倾斜外挂板体(3)使钢板弯折(3‑3‑2)扣在基层钢板(2)上,完成一片防火防爆减压板的施工,依次用结构胶将钢板横向连接板(3‑3‑3)外侧与上一片防火防爆减压板的岩棉板横向连接板(3‑2‑1)内侧相连接,完成墙体施工。

2.根据权利要求1所述的外挂式防火防爆减压板的施工方法,其特征在于:所述的阻燃板(3‑1)的材质为玻镁阻燃板。

3.根据权利要求1所述的外挂式防火防爆减压板的施工方法,其特征在于:所述的基层钢板螺栓孔(2‑1)与连墙螺栓孔(1‑1)的孔径大小一致。
