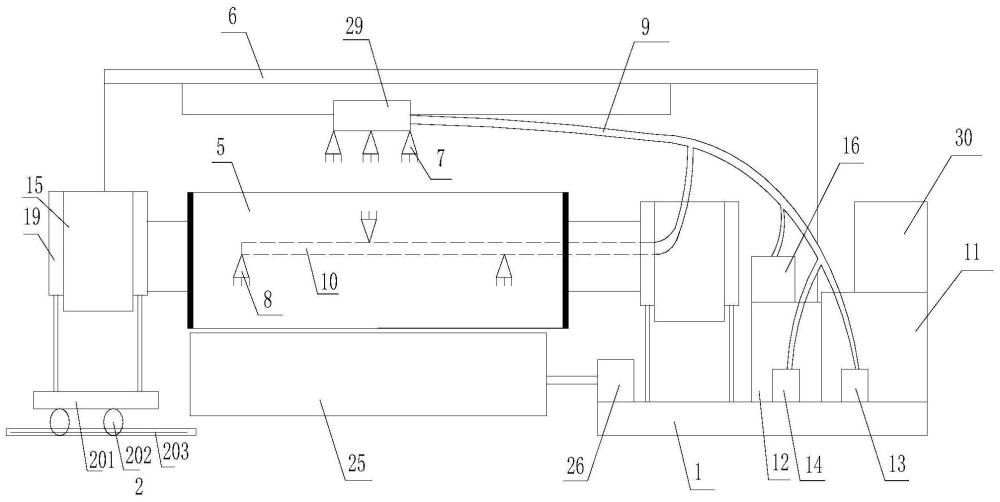

1.一种导风筒清洗装置,其特征在于,包括:
底座组件,包括固定底座(1)和移动底座(2),所述移动底座(2)能够相对所述固定底座(1)水平位移;
两个卡盘(3)以及风机(4),两个所述卡盘(3)分别用于卡住导风筒(5)两端的钢圈(501)、且分别设置在所述固定底座(1)和所述移动底座(2)上,所述风机(4)设置在所述底座组件上,且所述风机(4)的出风口正对所述导风筒(5)的钢圈(501)、以使所述导风筒(5)膨胀扩张;
两个驱动结构,分别用于驱动两个所述卡盘(3)同步转动、以带动所述导风筒(5)绕自身中心轴转动;
喷射组件,包括支架(6)、设置在所述支架(6)上端的外喷头(7)、设置在所述导风筒(5)内的内喷头(8)、内管路(10)和外管路(9),所述内管路(10)与所述内喷头(8)相连接,所述外管路(9)与所述外喷头(7)相连接,且所述外喷头(7)位于所述导风筒(5)的上方,所述底座组件上设有用于盛水的水箱(11),所述水箱(11)内设有第一泵体(13),所述外管路(9)和所述内管路(10)均与所述第一泵体(13)相连通、以分别对所述导风筒(5)的外表面和内表面喷水;
刷头组件,包括毛刷辊(25)和用于提供所述毛刷辊(25)转动动力的动力源,所述毛刷辊(25)的刷头与所述导风筒(5)的外表面相接触、以刷除所述导风筒(5)外表面的污垢;
所述卡盘(3)包括主盘体(301)、与所述主盘体(301)垂直连接的筒体(302)、设置在所述主盘体(301)侧面上的卡爪(303),所述筒体(302)的两端均设有第一开口,所述主盘体(301)上设有连通所述第一开口的第二开口,所述内管路(10)经所述筒体(302)和所述第二开口伸入所述导风筒(5)内,所述卡爪(303)抵在所述导风筒(5)的钢圈(501)上;
所述卡盘(3)还包括用于带动所述卡爪(303)沿所述主盘体(301)的径向移动的伸缩件,所述伸缩件与所述卡爪(303)相连接,所述伸缩件和所述卡爪(303)均设置为多个且均沿所述主盘体(301)的周向分布;
所述移动底座(2)包括座体(201)、设置在所述座体(201)底部的滚轮(202)以及固定轨道(203),所述滚轮(202)伸入于所述固定轨道(203)内。
2.如权利要求1所述的导风筒清洗装置,其特征在于,所述动力源固定在所述固定底座(1)上,所述导风筒(5)清洗装置还包括两个能够沿竖直方向上升和下降的升降机构,两个所述升降机构分别设置在所述固定底座(1)和所述移动底座(2)上,且两个所述卡盘(3)、两个所述驱动结构分别位于两个所述升降机构上,所述风机(4)设置在所述固定底座(1)上的所述升降机构上。
3.如权利要求2所述的导风筒清洗装置,其特征在于,两个所述升降机构均包括箱体(15)、相对设置在所述箱体(15)外侧的两个伸缩缸(19),所述卡盘(3)、所述驱动结构均设置在对应的所述箱体(15)内,所述风机(4)位于所述固定底座(1)上的所述箱体(15)内,所述伸缩缸(19)的一端与所述底座组件相连接、另一端与所述箱体(15)固定连接,且所述箱体(15)的外部设有用于配合所述伸缩缸(19)伸缩的轨道组件。
4.如权利要求1所述的导风筒清洗装置,其特征在于,所述驱动结构包括第一电机(22)、与所述第一电机(22)的输出轴相连接的减速器(23),所述减速器(23)包括减速齿轮,所述卡盘(3)的外周设有齿圈(24),所述齿圈(24)与所述减速齿轮外啮合。
5.如权利要求4所述的导风筒清洗装置,其特征在于,所述齿圈(24)设置在所述主盘体(301)的外周面上。
6.如权利要求5所述的导风筒清洗装置,其特征在于,所述底座组件上还设有气泵(16),所述气泵(16)与所述外管路(9)和所述内管路(10)均连通、以烘干所述导风筒(5)的外表面和内表面,且各个所述伸缩件均为气缸(304),所述气泵(16)与各个所述气缸(304)之间均通过供气管路(17)相连通,所述供气管路(17)上设有限压阀(18),以使所述气泵(16)提供所述气缸(304)的伸缩动力。
7.如权利要求1所述的导风筒清洗装置,其特征在于,所述毛刷辊(25)设置为两个且对称设置在所述导风筒(5)的两侧,所述动力源为设置在所述固定底座(1)上的第二电机(26),所述第二电机(26)的输出轴连接有第一齿轮(27),两个所述毛刷辊(25)的端部均连接有第二齿轮(28),且两个所述第二齿轮(28)均与所述第一齿轮(27)相啮合。
8.如权利要求1所述的导风筒清洗装置,其特征在于,所述支架(6)上水平设有无杆滑动气缸(29),所述外喷头(7)设置在所述无杆滑动气缸(29)上、以使所述外喷头(7)能够水平移动。
