专利号: 2020102574665
申请人: 湖州聚业孵化器有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

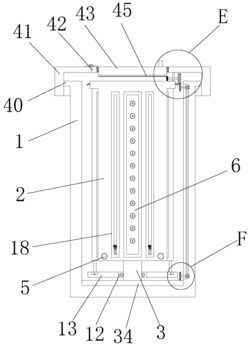

1.一种厕所用手纸桶,包括外壳(1)和内筒(2),其特征在于:所述外壳(1)的底面中心放置有中心轴(3),中心轴(3)的顶面与内筒(2)固定连接,内筒(2)左右两侧的外壁设有卡勾(4),内筒(2)的底端外壁固定连接有四个圆杆(5),四个圆杆(5)远离内筒(2)的一端均与外壳(1)的内壁固定连接,内筒(2)的前侧面、后侧面、左侧面和右侧面均固定连接有矩形块(6),矩形块(6)远离内筒(2)一面的外壁开设有环形槽(7),矩形块(6)远离内筒(2)的一端等间距铺设有气孔(8),气孔(8)与内筒(2)的内部连通,环形槽(7)内套接有橡胶圈(9),橡胶圈(9)远离内筒(2)的一面固定连接有活动板(10),活动板(10)的底面固定连接连杆A(11),中心轴(3)的中部外壁固定连接有转动轴承A(12),转动轴承A(12)的外壁套接有转盘(13),转盘(13)的顶面对应四个连杆A(11)的位置均开设有活动槽(14),四个连杆A(11)分别位于四个活动槽(14)内,且四个连杆A(11)分别与四个活动槽(14)靠近中心轴(3)的一端内壁贴合,活动槽(14)在靠近中心轴(3)的一侧内壁设有圆柱凸起A(15),活动槽(14)在远离中心轴(3)的一侧内壁设有半圆柱凸起B(16),半圆柱凸起B(16)与连杆A(11)贴合,转盘(13)正面固定连接有把手A(17),把手A(17)的部分外壁位于外壳(1)外部。

2.根据权利要求1所述的一种厕所用手纸桶,其特征在于:所述内筒(2)外壁在每个矩形块(6)两侧均固定连接有气筒(18),气筒(18)底端的内部固定安装有气管(19),气管(19)与环形槽(7)连通。

3.根据权利要求2所述的一种厕所用手纸桶,其特征在于:所述气筒(18)内壁套接有活塞(20),活塞(20)的顶面固定连接有圆环形磁铁(21),内筒(2)内壁放置有整型环(22),整型环(22)受到圆环形磁铁(21)的吸附,整型环(22)的前面、后侧面、左侧面和右侧面均开设有滑孔(30),滑孔(30)内套接滑块(31)。

4.根据权利要求3所述的一种厕所用手纸桶,其特征在于:所述内筒(2)的底面开设有连接孔(23),连接孔(23)底面活动连接有连接板(24),连接板(24)的底面与中心轴(3)固定连接,连接板(24)顶面的两侧均固定连接有连接杆(25),整型环(22)的顶面铺设有圆孔,圆孔内壁的尺寸与连接杆(25)相适配,两个连接杆(25)分别位于不同的圆孔内,气筒(18)底面开设有圆柱孔(26),圆柱孔(26)的内壁设有圆柱凸起(27),圆柱凸起(27)的外壁套接有通气柱(28),通气柱(28)与连接板(24)顶面贴合,通气柱(28)的外壁开设有通气孔(29)。

5.根据权利要求3所述的一种厕所用手纸桶,其特征在于:所述滑块(31)靠近内筒(2)内壁的一侧固定连接有永磁体(32),滑块(31)远离内筒(2)内壁的一侧固定连接有拨动块(33),拨动块(33)的形状呈矩形体且两侧均剖切有扇形槽。

6.根据权利要求1所述的一种厕所用手纸桶,其特征在于:所述外壳(1)的底面内壁剖切有圆柱槽,圆柱槽内套接有圆柱板(34),中心轴(3)与圆柱板(34)固定连接,外壳(1)的右侧内壁开设有矩形槽(35),矩形槽(35)顶端和底端的右侧内壁均固定安装有转动轴承B(36),转动轴承B(36)的内圈固定连接有连杆B(37),两个连杆B(37)的外壁均固定连接有传动轮,且两个传动轮通过皮带相互连接,连杆B(37)远离转动轴承B(36)的一端均固定连接有锥形齿轮A(38),圆柱板(34)顶面对应锥形齿轮A(38)的位置固定连接有环形凸起(39),环形凸起(39)的顶面开设有齿槽且与下方的锥形齿轮A(38)啮合。

7.根据权利要求1所述的一种厕所用手纸桶,其特征在于:所述外壳(1)顶面的左右两侧均设有矩形凸起(40),外壳(1)顶面放置有桶盖(41),桶盖(41)的形状呈底面镂空的圆柱形体,桶盖(41)左右两侧的内壁均设有槽,且两个矩形凸起(40)分别位于桶盖(41)内壁的两个槽内,桶盖(41)的顶面开设有圆孔,桶盖(41)顶面通过转轴合页固定连接有转动轴承C(42),转动轴承C(42)的内圈固定连接有转动柱(43),转动柱(43)顶面的外沿固定连接有把手B(44)。

8.根据权利要求7所述的一种厕所用手纸桶,其特征在于:所述转动柱(43)的底面固定连接有直齿轮(45),桶盖(41)底面固定连接有矩形板(46),矩形板(46)侧面开设有孔且孔内套接有连杆B(47),连杆B(47)的右侧端固定连接有锥形齿轮B(48),锥形齿轮B(48)与位于上方的锥形齿轮A(38)相互啮合,连杆B(47)的左侧端固定连接有锥形齿轮C(49),锥形齿轮C(49)与直齿轮(45)相互啮合。
