专利号: 2020102552844
申请人: 浙江浩阳卫生用品有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

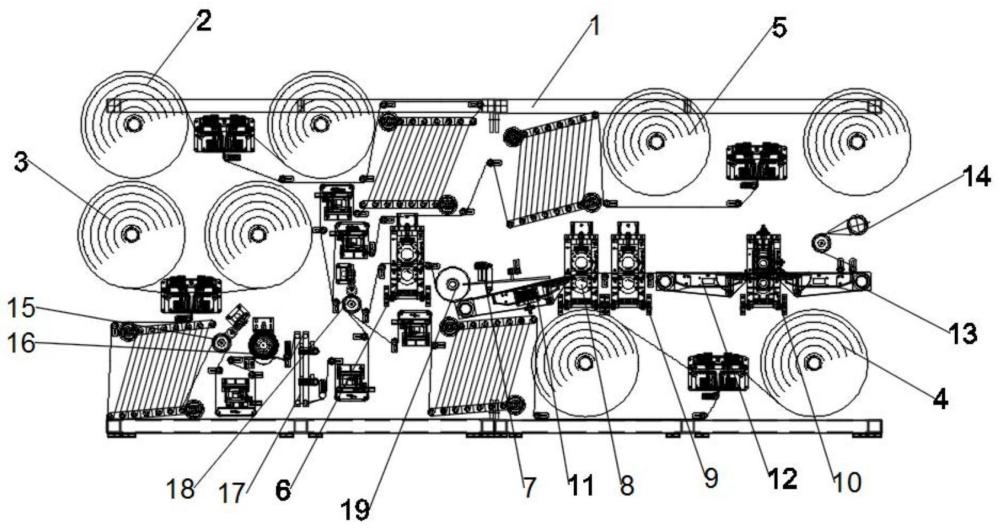

1.一种新型全自动口罩高效生产设备,其特征在于:包括机架、熔喷布输送机构、挂耳层材料输送机构、外层材料输送机构、内衬材料输送机构、侧面封压辊传动机构、折叠机构、光压辊机构、周封压辊传动机构、周切压辊传动机构、风斗组件和边料回收机构,所述风斗组件包括风斗组件一、风斗组件二和风斗组件三,风斗组件一设置在折叠机构的下端,风斗组件二设置在周封压辊传动机构、周切压辊传动机构之间,风斗组件三设置在周切压辊传动机构的另一侧,所述侧面封压辊传动机构的一侧安装有牵引轮组合二,所述熔喷布输送机构、挂耳层材料输送机构、外层材料输送机构、内衬材料输送机构同步运行,牵引轮组合二、侧面封压辊传动机构、折叠机构、风斗组件一、光压辊机构、周封压辊传动机构、风斗组件二、周切压辊传动机构、风斗组件三依次连接并形成完整的口罩生产线,所述折叠机构包括导向杆和折边压轮。

2.根据权利要求1所述的一种新型全自动口罩高效生产设备,其特征在于:所述熔喷布输送机构包括换熔喷布卷、换接料装置一、摆杆组合一、纠偏器一,所述挂耳层材料输送机构包括挂耳层材料卷、牵引轮组合一、换接料装置二、摆杆组合二、纠偏器二和纠偏器三,所述外层材料输送机构包括外层材料卷、换接料装置三、摆杆组合三、纠偏器四,所述内衬材料输送机构包括内衬材料卷、换接料装置四、摆杆组合四和纠偏器五。

3.根据权利要求2所述的一种新型全自动口罩高效生产设备,其特征在于:所述换接料装置一、换接料装置二、换接料装置三和换接料装置四都包括支撑板、中间板、过渡轮一和侧板,支撑板为两块且其中一块固定在机架上,侧板设置在支撑板之间,中间板设置在侧板的中间,过渡轮一设置在中间板的两侧,所述侧板的两侧分别安装有气缸一和气缸二,所述气缸一上安装有刀片安装板,刀片安装板上安装有上夹板和刀片,所述上夹板与刀片安装板之间设有弹簧,所述气缸二的一端安装有下夹板。

4.根据权利要求3所述的一种新型全自动口罩高效生产设备,其特征在于:所述挂耳层材料输送机构还包括剖切装置和分料支架,剖切装置上设有切割片。

5.根据权利要求2所述的一种新型全自动口罩高效生产设备,其特征在于:所述摆杆组合一、摆杆组合二、摆杆组合三、摆杆组合四都包括上摆杆组合和下摆杆组合,所述上摆杆组合包括连杆机构一、摆杆固定轴一、轴承座一和放卷摆杆一,连杆机构一的两端分别与机架、摆杆固定轴一连接,摆杆固定轴一穿过轴承座一与放卷摆杆一固定连接,所述轴承座一固定在机架上,所述下摆杆组合包括连杆机构二、放卷摆杆二、摆杆固定轴二和轴承座二,连杆机构二的两端分别与机架、摆杆固定轴二连接,所述轴承座二固定在机架上,摆杆固定轴二的一端穿过轴承座二与放卷摆杆二固定连接。

6.根据权利要求5所述的一种新型全自动口罩高效生产设备,其特征在于:所述放卷摆杆一和放卷摆杆二上都安装有过渡轮二,所述上摆杆组合的过渡轮二安装在放卷摆杆一的内侧,所述下摆杆组合的过渡轮二安装在放卷摆杆二的外侧。

7.根据权利要求1所述的一种新型全自动口罩高效生产设备,其特征在于:所述风斗组件一、风斗组件二和风斗组件三都包括风管、面板、传动轴、轴承座三、主传动轮、风斗、张紧轮、张带轮和输送带,轴承座三、风管固定在机架上,风斗固定在风管上,面板设置在风斗的上端,主传动轮、张紧轮、张带轮分别设置在风斗的两端及底部,主传动轮固定在轴承座三上,输送带环绕主传动轮、张紧轮、张带轮一周设置,所述风斗上安装有调节螺栓和调节座,调节螺栓与调节座螺纹连接,调节螺栓的一端与张紧轮的两端接触。

8.根据权利要求1所述的一种新型全自动口罩高效生产设备,其特征在于:所述侧面封压辊传动机构、光压辊机构、周封压辊传动机构、周切压辊传动机构都包括底座、上辊体、下辊体、立板、顶板,底座的一端安装在机架上,立板安装在底座上,顶板固定在立板上,所述立板为两块,立板之间设有上轴承座和下轴承座,上辊体固定在上轴承座上,下辊体固定在下轴承座上,所述上轴承座与下轴承座之间设有调节滑块,调节滑块的一侧采用倾斜设置,所述调节滑块上连接有调节螺杆。

9.根据权利要求8所述的一种新型全自动口罩高效生产设备,其特征在于:所述侧面封压辊传动机构、周封压辊传动机构的所述上辊体、下辊体一端安装有水银滑环固定套,所述水银滑环固定套上安装有水银滑环,所述上辊体、下辊体的内部设有加热管,所述水银滑环与所述上辊体、下辊体内部的加热管连接。

10.根据权利要求8所述的一种新型全自动口罩高效生产设备,其特征在于:所述侧面封压辊传动机构、光压辊机构、周封压辊传动机构的所述顶板上安装有气缸三,所述气缸三的下端固定有气缸连杆,所述上轴承座上安装有连杆固定座,气缸连杆的下端与连杆固定座连接。
