专利号: 2020102474703
申请人: 东至县尧春富农家庭农场
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-01
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

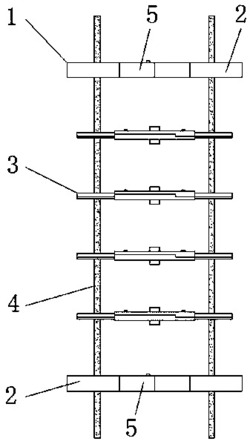

1.一种装配式钢筋骨架快速成型搭接结构,包括搭接结构本体(1)、外部搭接板(2)、中部搭接架(3)、钢筋(4)、旋转轴(14)和锁紧旋钮(18),其特征在于:所述搭接结构本体(1)的上下两端均设置有外部搭接板(2),且2个外部搭接板(2)之间等距分布有中部搭接架(3),并且外部搭接板(2)和中部搭接架(3)上均穿插有钢筋(4),所述外部搭接板(2)的外侧开设有开槽(5),且外部搭接板(2)的中部贯穿开设有内腔孔(6),并且外部搭接板(2)的四角处均开设有限位孔(7),同时限位孔(7)的内部穿插有钢筋(4),所述中部搭接架(3)的上部设置有第一支撑架(12),且第一支撑架(12)的下方开设有连接槽(15),并且连接槽(15)的内部通过旋转轴(14)与第二支撑架(13)转动连接,同时第一支撑架(12)和第二支撑架(13)的外端均开设有第一调节槽(16),所述第一调节槽(16)的内部穿插有第一调节架(17),且第一调节架(17)的上端面设置有顶紧槽(22),所述第一支撑架(12)和第二支撑架(13)的上端处螺纹连接有锁紧旋钮(18),且锁紧旋钮(18)的内端与顶紧槽(22)相连接。

2.根据权利要求1所述的一种装配式钢筋骨架快速成型搭接结构,其特征在于:所述外部搭接板(2)和中部搭接架(3)之间互为平行设置,且外部搭接板(2)的边长大于中部搭接架(3)的边长,所述外部搭接板(2)框架的开槽(5)为断裂结构,且开槽(5)的2个断裂面处分别设置有第二调节槽(26)和第二调节架(27),并且第二调节架(27)的上端面开设有顶紧槽(22),同时顶紧槽(22)与第二调节槽(26)上方的锁紧旋钮(18)相连接。

3.根据权利要求1所述的一种装配式钢筋骨架快速成型搭接结构,其特征在于:所述中部搭接架(3)由第一支撑架(12)和第二支撑架(13)组成,且第一支撑架(12)和第二支撑架(13)的安装结构为旋转结构,并且第一支撑架(12)和第二支撑架(13)以旋转轴(14)为旋转中心。

4.根据权利要求1所述的一种装配式钢筋骨架快速成型搭接结构,其特征在于:所述限位孔(7)的内壁处开设有限位滑槽(9),且限位滑槽(9)的内部设置有可滑动的顶紧块(8),并且顶紧块(8)外端的下端面为光滑的圆弧状结构。

5.根据权利要求4所述的一种装配式钢筋骨架快速成型搭接结构,其特征在于:所述顶紧块(8)的外端开设有顶紧口(11),且顶紧块(8)的内端与限位滑槽(9)之间螺钉固定有弹簧(10),所述顶紧块(8)呈三角状分布在限位孔(7)的内部。

6.根据权利要求1所述的一种装配式钢筋骨架快速成型搭接结构,其特征在于:所述第一调节架(17)的安装结构为滑动结构,且第一调节架(17)的外端开设有卡紧口(20)。

7.根据权利要求6所述的一种装配式钢筋骨架快速成型搭接结构,其特征在于:所述卡紧口(20)的两侧均开设有转动槽(19),且转动槽(19)的内部通过转动轴(21)与卡紧块(23)相连接。

8.根据权利要求7所述的一种装配式钢筋骨架快速成型搭接结构,其特征在于:所述卡紧块(23)的安装结构为旋转结构,且卡紧块(23)的形状结构为“Z”字型结构,并且卡紧块(23)的外端设置有推动部(24),同时卡紧块(23)的内端设置有卡紧部(25),所述卡紧块(23)靠近推动部(24)的一侧内壁处与转动槽(19)之间螺钉固定有弹簧(10)。

9.根据权利要求8所述的一种装配式钢筋骨架快速成型搭接结构,其特征在于:所述卡紧部(25)外端处靠近卡紧口(20)靠口处的侧面为圆弧的光滑面,且2个卡紧部(25)内端最大的张开距离与卡紧口(20)开口宽度相同。
