专利号: 2020102417560
申请人: 倪航标
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

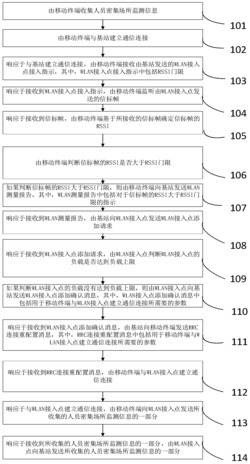

1.一种人员密集场所监测信息的传输方法,其特征在于,所述人员密集场所监测信息的传输方法包括如下步骤:由移动终端收集人员密集场所监测信息;由移动终端与基站建立通信连接;响应于与所述基站建立通信连接,由所述移动终端接收由所述基站发送的WLAN接入点接入指示,其中,所述WLAN接入点接入指示中包括RSSI门限;响应于接收到所述WLAN接入点接入指示,由所述移动终端监听由所述WLAN接入点发送的信标帧;响应于接收到所述信标帧,由所述移动终端基于所接收的信标帧确定所述信标帧RSSI;由所述移动终端判断所述信标帧的RSSI是否大于所述RSSI门限;如果判断所述信标帧的RSSI大于所述RSSI门限,则由所述移动终端向所述基站发送WLAN测量报告,其中,所述WLAN测量报告中包括对于所述信标帧的RSSI大于所述RSSI门限的指示;响应于接收到所述WLAN测量报告,由所述基站向所述WLAN接入点发送WLAN接入点添加请求;响应于接收到所述WLAN接入点添加请求,由所述WLAN接入点判断所述WLAN接入点的负载是否达到负载上限;如果判断所述WLAN接入点的负载没有达到负载上限,则由所述WLAN接入点向所述基站发送WLAN接入点添加确认消息,其中,所述WLAN接入点添加确认消息中包括用于所述移动终端与所述WLAN接入点建立通信连接所需要的参数;响应于接收到所述WLAN接入点添加确认消息,由所述基站向所述移动终端发送RRC连接重配置消息,其中,所述RRC连接重配置消息中包括用于所述移动终端与所述WLAN接入点建立通信连接所需要的参数;响应于接收到所述RRC连接重配置消息,由所述移动终端与所述WLAN接入点建立通信连接;响应于与所述WLAN接入点建立通信连接,由所述移动终端向所述WLAN接入点发送所收集的人员密集场所监测信息的一部分;响应于接收到所收集的人员密集场所监测信息的一部分,由所述WLAN接入点向所述基站发送所收集的人员密集场所监测信息的一部分;

所述人员密集场所监测信息的传输方法还包括如下步骤:响应于向所述WLAN接入点发送所收集的人员密集场所监测信息的一部分,由所述移动终端开启定时器;响应于开启所述定时器,由所述移动终端继续收集人员密集场所监测信息;如果在所述定时器超时之前,所述移动终端收集到需要发送的人员密集场所监测信息,则由所述移动终端再次向所述WLAN接入点发送所述需要发送的人员密集场所监测信息的一部分;响应于向所述WLAN接入点发送所述需要发送的人员密集场所监测信息的一部分,由所述移动终端重启所述定时器;其中,如果在所述定时器超时之前,所述移动终端接收到所述WLAN发送的消息,则由所述移动终端重启所述定时器;

所述人员密集场所监测信息的传输方法还包括如下步骤:如果在所述定时器超时之前,所述移动终端没有收集到需要发送的人员密集场所监测信息并且所述移动终端没有接收到所述WLAN发送的消息;则由无线终端向所述基站发送WLAN状态报告消息,其中,所述WLAN状态报告消息包括对于所述移动终端在所述定时器超时之前与所述WLAN接入点之间没有信息交换的指示;响应于接收到所述WLAN状态报告消息,由所述基站向所述WLAN接入点发送WLAN接入点去激活请求;响应于接收到所述WLAN接入点去激活请求,由所述WLAN接入点停止向所述移动终端发送下行链路消息;响应于停止向所述移动终端发送下行链路消息,由所述WLAN接入点向所述基站发送WLAN接入点去激活确认消息;响应于接收到所述WLAN接入点去激活确认消息,由所述基站向所述移动终端发送第二RRC连接重配置消息,其中,所述第二RRC连接重配置消息向所述移动终端指示所述WLAN接入点已经被去激活;响应于接收到所述第二RRC连接重配置消息,由所述移动终端判断所述移动终端是否具有要发送的消息;如果判断所述移动终端具有要发送的消息,则由所述移动终端向所述基站发送缓存状态报告;响应于接收到所述缓存状态报告,由所述基站基于所述缓存状态报告向所述移动终端发送上行链路授权;响应于接收到所述上行链路授权,由所述移动终端在所述上行链路授权指示的上行链路资源上向所述基站发送全部人员密集场所监测信息;

所述人员密集场所监测信息的传输方法还包括如下步骤:响应于接收到所述第二RRC连接重配置消息,由所述移动终端判断所述信标帧的RSSI是否大于所述RSSI门限;如果判断所述信标帧的RSSI大于所述RSSI门限,则由所述移动终端向所述基站发送WLAN测量报告,其中,所述WLAN测量报告中包括对于所述信标帧的RSSI大于所述RSSI门限的指示;

所述人员密集场所监测信息的传输方法还包括如下步骤:响应于接收到所述WLAN测量报告,由所述基站向所述WLAN发送WLAN接入点添加请求;响应于接收到所述WLAN接入点添加请求,由所述WLAN接入点判断所述WLAN接入点的负载是否达到负载上限;如果判断所述WLAN接入点的负载没有达到负载上限,则由所述WLAN接入点向所述基站发送WLAN接入点添加确认消息,其中,所述WLAN接入点添加确认消息中不再包括用于所述移动终端与所述WLAN接入点建立通信连接所需要的参数;响应于接收到所述WLAN接入点添加确认消息,由所述基站向所述移动终端发送第三RRC连接重配置消息,其中,所述第三RRC连接重配置消息中不包括用于所述移动终端与所述WLAN接入点建立通信连接所需要的参数;响应于接收到所述第三RRC连接重配置消息,由所述移动终端基于所述移动终端保存的用于所述移动终端与所述WLAN接入点建立通信连接所需要的参数,来与所述WLAN接入点建立通信连接;

响应于与所述WLAN接入点建立通信连接,由所述移动终端向所述WLAN接入点发送所收集的人员密集场所监测信息的一部分;响应于接收到所收集的人员密集场所监测信息的一部分,由所述WLAN接入点向所述基站发送所收集的人员密集场所监测信息的一部分。

2.一种人员密集场所监测信息的传输系统,其特征在于,所述人员密集场所监测信息的传输系统包括:用于由移动终端收集人员密集场所监测信息的单元;用于由移动终端与基站建立通信连接的单元;用于响应于与所述基站建立通信连接,由所述移动终端接收由所述基站发送的WLAN接入点接入指示的单元,其中,所述WLAN接入点接入指示中包括RSSI门限;用于响应于接收到所述WLAN接入点接入指示,由所述移动终端监听由WLAN接入点发送的信标帧的单元;用于响应于接收到所述信标帧,由所述移动终端基于所接收的信标帧确定所述信标帧的RSSI的单元;用于由所述移动终端判断所述信标帧的RSSI是否大于所述RSSI门限的单元;用于如果判断所述信标帧的RSSI大于所述RSSI门限,则由所述移动终端向所述基站发送WLAN测量报告的单元,其中,所述WLAN测量报告中包括对于所述信标帧的RSSI大于所述RSSI门限的指示;用于响应于接收到所述WLAN测量报告,由所述基站向所述WLAN接入点发送WLAN接入点添加请求的单元;用于响应于接收到所述WLAN接入点添加请求,由所述WLAN接入点判断所述WLAN接入点的负载是否达到负载上限的单元;用于如果判断所述WLAN接入点的负载没有达到负载上限,则由所述WLAN接入点向所述基站发送WLAN接入点添加确认消息的单元,其中,所述WLAN接入点添加确认消息中包括用于所述移动终端与所述WLAN接入点建立通信连接所需要的参数;用于响应于接收到所述WLAN接入点添加确认消息,由所述基站向所述移动终端发送RRC连接重配置消息的单元,其中,所述RRC连接重配置消息中包括用于所述移动终端与所述WLAN接入点建立通信连接所需要的参数;用于响应于接收到所述RRC连接重配置消息,由所述移动终端与所述WLAN接入点建立通信连接的单元;用于响应于与所述WLAN接入点建立通信连接,由所述移动终端向所述WLAN接入点发送所收集的人员密集场所监测信息的一部分的单元;用于响应于接收到所收集的人员密集场所监测信息的一部分,由所述WLAN接入点向所述基站发送所收集的人员密集场所监测信息的一部分的单元;

所述人员密集场所监测信息的传输系统还包括:用于响应于向所述WLAN接入点发送所收集的人员密集场所监测信息的一部分,由所述移动终端开启定时器的单元;用于响应于开启所述定时器,由所述移动终端继续收集人员密集场所监测信息的单元;用于如果在所述定时器超时之前,所述移动终端收集到需要发送的人员密集场所监测信息,则由所述移动终端再次向所述WLAN接入点发送所述需要发送的人员密集场所监测信息的一部分的单元;用于响应于向所述WLAN接入点发送所述需要发送的人员密集场所监测信息的一部分,由所述移动终端重启所述定时器;其中,如果在所述定时器超时之前,所述移动终端接收到所述WLAN发送的消息,则由所述移动终端重启所述定时器;

所述人员密集场所监测信息的传输系统还包括:用于如果在所述定时器超时之前,所述移动终端没有收集到需要发送的人员密集场所监测信息并且所述移动终端没有接收到所述WLAN发送的消息的单元;用于则由无线终端向所述基站发送WLAN状态报告消息的单元,其中,所述WLAN状态报告消息包括对于所述移动终端在所述定时器超时之前与所述WLAN接入点之间没有信息交换的指示;用于响应于接收到所述WLAN状态报告消息,由所述基站向所述WLAN接入点发送WLAN接入点去激活请求的单元;用于响应于接收到所述WLAN接入点去激活请求,由所述WLAN接入点停止向所述移动终端发送下行链路消息的单元;用于响应于停止向所述移动终端发送下行链路消息,由所述WLAN接入点向所述基站发送WLAN接入点去激活确认消息的单元;用于响应于接收到所述WLAN接入点去激活确认消息,由所述基站向所述移动终端发送第二RRC连接重配置消息的单元,其中,所述第二RRC连接重配置消息向所述移动终端指示所述WLAN接入点已经被去激活;用于响应于接收到所述第二RRC连接重配置消息,由所述移动终端判断所述移动终端是否具有要发送的消息的单元;用于如果判断所述移动终端具有要发送的消息,则由所述移动终端向所述基站发送缓存状态报告的单元;用于响应于接收到所述缓存状态报告,由所述基站基于所述缓存状态报告向所述移动终端发送上行链路授权的单元;用于响应于接收到所述上行链路授权,由所述移动终端在所述上行链路授权指示的上行链路资源上向所述基站发送全部人员密集场所监测信息的单元;

所述人员密集场所监测信息的传输系统还包括:用于响应于接收到所述第二RRC连接重配置消息,由所述移动终端判断所述信标帧的RSSI是否大于所述RSSI门限的单元;用于如果判断所述信标RSSI大于所述RSSI门限,则由所述移动终端向所述基站发送WLAN测量报告的单元,其中,所述WLAN测量报告中包括对于所述信标帧的RSSI大于所述RSSI门限的指示;

所述人员密集场所监测信息的传输系统还包括:用于响应于接收到所述WLAN测量报告,由所述基站向所述WLAN发送WLAN接入点添加请求的单元;用于响应于接收到所述WLAN接入点添加请求,由所述WLAN接入点判断所述WLAN接入点的负载是否达到负载上限的单元;用于如果判断所述WLAN接入点的负载没有达到负载上限,则由所述WLAN接入点向所述基站发送WLAN接入点添加确认消息的单元,其中,所述WLAN接入点添加确认消息中不再包括用于所述移动终端与所述WLAN接入点建立通信连接所需要的参数;用于响应于接收到所述WLAN接入点添加确认消息,由所述基站向所述移动终端发送第三RRC连接重配置消息的单元,其中,所述第三RRC连接重配置消息中不包括用于所述移动终端与所述WLAN接入点建立通信连接所需要的参数;

用于响应于接收到所述第三RRC连接重配置消息,由所述移动终端基于所述移动终端保存的用于所述移动终端与所述WLAN接入点建立通信连接所需要的参数,来与所述WLAN接入点建立通信连接的单元;用于响应于与所述WLAN接入点建立通信连接,由所述移动终端向所述WLAN接入点发送所收集的人员密集场所监测信息的一部分的单元;用于响应于接收到所收集的人员密集场所监测信息的一部分,由所述WLAN接入点向所述基站发送所收集的人员密集场所监测信息的一部分的单元。
