专利号: 2020102296049
申请人: 博兴融智科技创新发展有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

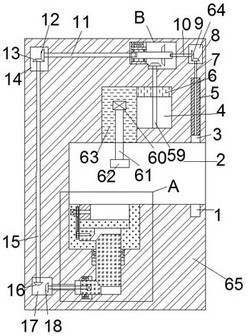

1.一种板材打磨装置,包括打磨机体,所述打磨机体内设置空腔,所述空腔左下端设置钻磨块,所述钻磨块固定安装在所述打磨机体中,所述钻磨块左上端固定安装第二电机,所述第二电机动力连接第二丝杆,所述第二丝杆右端伸入夹紧空间中螺纹连接夹紧块,所述夹紧空间开口向上与所述空腔相通,所述第二丝杆中间部分在带轮槽中固定连接主动带轮,所述第二丝杆与所述带轮槽和所述夹紧空间之间的壁体转动配合,所述主动带轮用皮带连接从动带轮,所述从动带轮固定连接第三丝杆,所述第三丝杆右端伸入第二砌块腔内螺纹连接第三砌块,所述第二砌块腔与所述夹紧空间中间用一块隔块隔开,所述夹紧块与所述隔板滑动配合,所述第三砌块与所述第二砌块腔内的壁体滑动配合,所述第三丝杆与所述带轮槽和所述第二砌块腔之间的壁体转动连接,所述第三砌块右端在所述第二砌块腔中设置第二砌块,所述第二砌块下端伸出所述钻磨块通过第三砌块腔伸入第一砌块腔中抵接第一砌块。

2.根据权利要求1所述的一种板材打磨装置,其特征在于:所述第二砌块滑动配合所述第三砌块腔,所述第三砌块腔左右两端开设第二复位槽,所述第二砌块在所述复位槽内固定连接第二复位块,所述第二复位块与所述第二复位槽内壁滑动配合,所述第二复位块上端固定连接第二弹簧下端,所述第二弹簧上端固定连接在所述钻磨块下端壁体上,所述第一砌块腔上下端壁内设置有第一复位槽,所述第一砌块在所述第一复位槽上固定连接第一复位块,所述第一复位块与所述第一复位槽的壁体滑动配合,所述第一复位块右端固定连接第一弹簧右端,所述第一弹簧左端固定连接在所述第一复位槽左端壁体上,所述第三砌块设置有第四斜面,所述第四斜面能与所述第二砌块上端的的第三斜面配合,所述第三砌块下端设置第二斜面,所述第二斜面能与所述第一砌块上的第一斜面相配合。

3.根据权利要求1所述的一种板材打磨装置,其特征在于:所述第一砌块内固定安装第一电机,所述第一电机左端动力连接第四传动轴,所述第一传动轴左端通过传动槽伸入第二锥齿轮啮合腔内固定连接第六锥齿轮,所述第二锥齿轮啮合腔内上方设置有能与所述第六锥齿轮啮合的第五锥齿轮,所述第五锥齿轮固定连接在第三传动轴,所述第三传动轴上端伸入第一锥齿轮啮合腔固定连接第四锥齿轮,所述第三传动轴与所述第一锥齿轮啮合腔和所述第二锥齿轮啮合腔之间的壁体转动配合,所述第四锥齿轮上方啮合第三锥齿轮,所述第三锥齿轮固定连接第二传动轴,所述第二传动轴右端伸入包含块槽内并通过花键槽花键安装有花键轴,所述第二传动轴与所述花键槽和所述第一锥齿轮啮合腔之间的壁体转动配合,所述花键轴转动连接在所述包含块内,所述包含块上端设置有电磁铁,所述电磁铁固定连接在所述包含块槽左上端壁体上,所述电磁铁右端固定连接第三弹簧左端,所述第三弹簧右端固定连接永磁铁,所述永磁铁固定连接在所述包含块上,所述包含块与所述包含块槽内的壁体滑动配合,所述花键轴右端通过花键槽花键配配合第一传动轴,所述包含块槽右端连通第三锥齿轮啮合槽,所述花键轴在所述第三锥齿轮啮合槽中固定连接第七锥齿轮。

4.根据权利要求1所述的一种板材打磨装置,其特征在于:所述第一传动轴右端伸入第二锥齿轮啮合槽内固定连接第二锥齿轮,所述第一传动轴与所述第二锥齿轮啮合槽和所述第三锥齿轮啮合槽之间的壁体转动配合,所述第二锥齿轮啮合下方第一锥齿轮,所述第一锥齿轮固定连接第一丝杆,所述第一丝杆下端伸入挡块槽内螺纹连接挡块,所述第一丝杆与所述第三锥齿轮啮合槽和挡块槽之间的壁体转动配合,挡块与所述挡块槽内的壁体滑动配合,所述挡块槽正下方在所述打磨机体壁体内开设挡板下槽。

5.根据权利要求1所述的一种板材打磨装置,其特征在于:所述第三锥齿轮啮合槽下方设置能与所述第七锥齿轮啮合的第八锥齿轮,所述第八锥齿轮固定连接第三丝杆,所述第三丝杆下端伸入固块槽中螺纹连接固块,所述第三丝杆与所述第三锥齿轮啮合槽和所述固块槽之间的壁体转动配合,所述固块左端固定连接连接块,所述连接连接块内安装第三电机,所述第三电机动力连接第五传动轴,所述第五传动轴伸入所述空腔中固定连接打磨块。
