专利号: 2020102202380
申请人: 上海菱光电梯配件有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

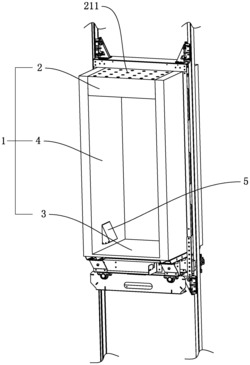

1.一种具有较好通风性能的电梯轿厢,包括轿厢本体(1),所述轿厢本体(1)设置也有用于轿厢本体(1)内外通风的通风系统,其特征在于:所述通风系统包括设置于轿厢本体(1)顶部的通风腔室(9)、进风口(211)和出风口(13),所述进风口(211)连通轿厢本体(1)外与通风腔室(9),所述出风口(13)连通轿厢本体(1)内与通风腔室(9),所述通风腔室(9)内设置有将通风腔室(9)分隔为至少两个腔室的无纺布滤板结构,所述无纺布滤板结构包括将通风腔室(9)分隔为至少两个腔室的钢结构滤板(10)、覆盖于钢结构滤板(10)一侧侧面的无纺布材料层(12),所述轿厢本体(1)外空气由进风口(211)进入通风腔室(9)内,经过钢结构滤板(10)和无纺布材料层(12)后,由出风口(13)进入轿厢本体(1)内。

2.根据权利要求1所述的一种具有较好通风性能的电梯轿厢,其特征在于:所述钢结构滤板(10)背对无纺布材料层(12)的一侧设置有活性炭材料层(11),所述活性炭材料层(11)上带有过滤微孔(111),所述钢结构滤板(10)上设置有与过滤微孔(111)连通的过滤通孔(101)。

3.根据权利要求1或2所述的一种具有较好通风性能的电梯轿厢,其特征在于:所述钢结构滤板(10)将通风腔室(9)分隔为正腔室(7)、侧腔室(8),所述正腔室(7)与轿厢本体(1)顶面相对设置,所述侧腔室(8)位于正腔室(7)相对两侧。

4.根据权利要求3所述的一种具有较好通风性能的电梯轿厢,其特征在于:所述轿厢本体(1)包括构成轿厢本体(1)顶部的顶板(21)、灯板(22)以及侧横板(23),所述顶板(21)、灯板(22)以及侧横板(23)围成正腔室(7),所述侧腔室(8)设置于所述侧横板(23)内,所述出风口(13)设置于侧横板(23)的侧面上,且设置高度低于灯板(22)的设置高度。

5.根据权利要求4所述的一种具有较好通风性能的电梯轿厢,其特征在于:所述灯板(22)上设置有向轿厢本体(1)内照明用的照明灯(15),所述灯板(22)的形状呈中间向所述顶板(21)方向凸起的弓形。

6.根据权利要求1所述的一种具有较好通风性能的电梯轿厢,其特征在于:所述通风腔室(9)内设置有杀菌用的杀菌灯组(14)。

7.根据权利要求6所述的一种具有较好通风性能的电梯轿厢,其特征在于:所述杀菌灯组(14)包括多个沿通风腔室(9)长度方向排布的紫外线杀菌灯(141)。

8.根据权利要求7所述的一种具有较好通风性能的电梯轿厢,其特征在于:所述通风腔室(9)底部采用透光材料制成,所述紫外线杀菌灯(141)安装于通风腔室(9)底部上。
