专利号: 2020101763674
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

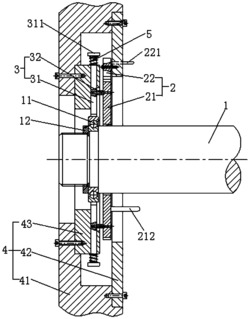

1.一种自动夹持保护轴承装置,其特征在于,包括:

轴承Ⅰ(11),所述轴承Ⅰ(11)设置在转子(1)的端部;

驱动单元(2),所述驱动单元(2)包括旋转件(21),所述旋转件(21)被间隙装配在所述转子(1)的外周,所述旋转件(21)上周向均匀分布有至少三个导向孔(211),所述导向孔(211)到中心点的距离由远及近变化;

支承单元(3),所述支承单元(3)装配在所述轴承Ⅰ(11)的外周,所述支承单元(3)包括至少三个径向延伸的支承杆(31),至少三个所述支承杆(31)沿周向均匀分布且可径向运动,每个所述支承杆(31)上固定设置有导向件(32),每个所述导向件(32)的自由端伸入到所述导向孔(211)中,所述旋转件(21)的内周与所述转子(1)之间的间隙小于系统正常工作时所述支承杆(31)的内端与所述轴承Ⅰ(11)之间的间隙;当所述转子(1)失稳跌落时,所述转子(1)带动所述旋转件(21)一并转动,以使所述导向件(32)从导向孔(211)的距离中心点远处运动至近处,进而带动所述支承杆(31)径向向内运动以夹持所述轴承Ⅰ(11)。

2.根据权利要求1所述的一种自动夹持保护轴承装置,其特征在于,还包括复位件(5),所述复位件(5)为所述支承杆(31)提供远离所述轴承Ⅰ(11)的复位作用力。

3.根据权利要求2所述的一种自动夹持保护轴承装置,其特征在于,所述支承杆(31)滑动装配在支撑单元(4)上,所述支承杆的(31)外端延伸有限位部(311),所述复位件(5)套设在所述支承杆(31)上,所述复位件(5)的两端分别作用于所述支撑单元(4)和所述限位部(311)。

4.根据权利要求3所述的一种自动夹持保护轴承装置,其特征在于,所述支撑单元(4)上开有径向延伸的滑槽(431)以装配所述支承杆(31),所述支撑单元(4)的靠近所述驱动单元(3)的一侧开有缺口,所述导向件(32)穿过所述缺口并可沿所述缺口径向运动。

5.根据权利要求1-4任一项所述的一种自动夹持保护轴承装置,其特征在于,所述支承杆(31)的内端端面呈圆弧面。

6.根据权利要求1所述一种自动夹持保护轴承装置,其特征在于,所述驱动单元(2)还包括限位件(22),所述限位件(22)卡住所述旋转件(21)以防止所述旋转件(21)反向旋转。

7.根据权利要求6所述一种自动夹持保护轴承装置,其特征在于,所述旋转件(21)为棘轮,所述限位件(22)为棘爪。

8.根据权利要求6-7任一项所述的一种自动夹持保护轴承装置,其特征在于,所述限位件(22)被铰接在支撑单元(4)上,所述限位件(22)可偏摆脱离所述旋转件(21)。

9.根据权利要求1所述一种自动夹持保护轴承装置,其特征在于,所述导向孔(211)为弧形孔,所述导向件(32)的自由端伸出所述导向孔(211),其自由端还延伸有限位凸起以防止旋转件(21)脱离所述导向件(32)。

10.根据权利要求1或9所述的一种自动夹持保护轴承装置,其特征在于,所述导向件(32)上套设有轴套,所述轴套位于所述旋转件(21)和所述支承杆(31)之间以使两者之间形成轴向间隙。
