专利号: 202010173975X
申请人: 义乌市丹航科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-04-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

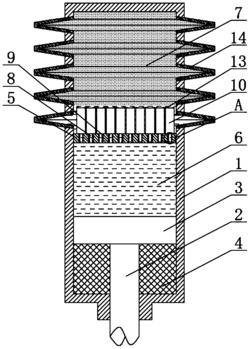

1.一种起落架用油气减震器,包括外筒(1),所述外筒(1)的底部活动连接有贯穿底部的活塞杆(2),所述活塞杆(2)的顶端固定连接有活塞(3),所述外筒(1)内壁与活塞(3)下表面之间固定安装有密封结构(4),所述外筒(1)内壁的中部固定安装有隔板(5),所述隔板(5)的下表面与活塞(3)的上表面之间设置为油液仓(6),所述隔板(5)的上表面与外筒(1)内壁顶端之间设置为气体仓(7),所述油液仓(6)内部以及气体仓(7)内部底端部分充有油液,所述气体仓(7)的剩余部分充有气体,所述隔板(5)内部贯穿其上下表面开设有小孔(8),其特征在于:所述小孔(8)内部固定设置有阻力块(9),所述隔板(5)的上表面位于每个小孔(8)的顶端固定安装有外环柱(10),所述外环柱(10)的顶端固定安装有转轴(11),所述转轴(11)的上部固定安装有限位块(12),所述转轴(11)上活动连接有顶部封盖(13),所述外筒(1)位于气体仓(7)所在外壁上贯穿外筒(1)筒壁固定且与外筒(1)之间密封安装有环形锥盘(14),所述外环柱(10)内部通过连接板固定连接有与外环柱(10)同圆心的内环柱(15),所述内环柱(15)内部设置有内螺纹(16),所述内环柱(15)底端的两侧通过轴活动安装有磁性导流板(17),所述隔板(5)的上表面固定安装有位于每个外环柱(10)内部的挡块(18)。

2.根据权利要求1所述的一种起落架用油气减震器,其特征在于:所述环形锥盘(14)内部为空心的且截面形状的两侧均为锥形且锥形的尖端为纵切后的直边状。

3.根据权利要求1所述的一种起落架用油气减震器,其特征在于:所述阻力块(9)在小孔(8)内部环形等间距分布,所述阻力块(9)向气体仓(7)一侧偏斜,所述阻力块(9)的一端开设有齿纹(19)。

4.根据权利要求1所述的一种起落架用油气减震器,其特征在于:所述顶部封盖(13)的数量为四个且每个张开的弧度为九十度,四个所述顶部封盖(13)组成一个完整的环形盖,所述顶部封盖(13)位于圆心方向的一侧设置有重心偏置块。

5.根据权利要求1所述的一种起落架用油气减震器,其特征在于:所述内环柱(15)底端的开口形状是侧面斜边具有五十度倾斜角的尖端向下的开口,所述磁性导流板(17)的数量为两个且两者的极性相反,所述挡块(18)的位置是和磁性导流板(17)垂直向下时两侧的两边相贴合。
