专利号: 2020101329420
申请人: 义乌市安航科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-04-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

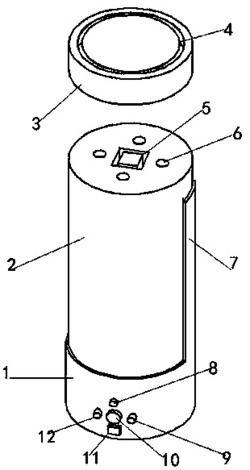

1.一种带3D全息投影的梦幻悬浮加湿器,其特征在于:包括加湿器本体(2)、投影设备(5)、底座(1)、悬浮座(3)组成,加湿器本体(2)放置在底座腔(27)上方,底座(1)上设置有阀座腔(24)、水雾发生腔(26)、定位柱(22),阀座腔(24)内设置有C型托(25)、顶柱(23),水雾发生腔(26)内设置有超声波雾化器(21),阀座腔(24)与水雾发生腔(26)相通;加湿器本体(2)内部设置有水箱,水箱口设置有单向阀(19);加湿器本体(2)中心设置有聚雾孔(18),且加湿器本体(2)设置有与底座(1)上的定位柱(22)相对应的定位孔(17),加湿器本体(2)放置在底座腔(27)上方时,单向阀(19)上的定位壳(44)正好落在阀座腔(24)内设置的C型托(25)上,单向阀(19)的阀芯正好顶在阀座腔(24)内的顶柱(23)上,底座(1)上的定位柱(22)正好插入加湿器本体(2)上的定位孔(17)内实现定位;C型托(25)与底座腔(27)的地面一起托住加湿器本体(2)的同时C型托(25)保证从单向阀(19)流出的水不会被C型托(25)截住;

顶柱(23)正好顶住单向阀(19)的阀芯让水雾发生腔(26)内的水保持超声波雾化器(21)最佳产水雾状态的水位;

加湿器本体(2)从底座腔(27)上取出后,单向阀(19)能自动关闭;将水灌入水箱时手动按压单向阀(19)的阀芯能实现水箱与外界相通以方便灌水;

加湿器本体(2)的顶端(14)内部设置有主控制器(38)、吸雾泵(33)、通信模块(39)、无线充电模块(41)、磁悬浮线圈(35);加湿器本体(2)的顶端(14)面以端面中心的为中心设置有”口”字型喷雾孔(5),”口”字型喷雾孔(5)的四边分别设置有投影设备(5);加湿器本体(2)中心贯穿设置有通孔(20),通孔(20)底部与聚雾孔(18)联通,聚雾孔(18)顶部与喷雾泵(34)的喷雾泵腔(30)通过进气管道相通;

加湿器本体(2)的顶端(14)上方悬浮设置有悬浮座(3),悬浮座(3)底部设有”口”字型吸雾孔(13);悬浮座(3)顶部设置有顶部喷雾孔(4);悬浮座(3)内部设置有无线充电受电模块(42)、锂电池、顶部控制器(38)、吸雾泵(33);”口”字型吸雾孔(13)通过进气口与吸雾泵腔(31)相通,吸雾泵(33)的出气口与顶部喷雾孔(4)相通;悬浮座(3)内部还设置有电磁铁或者永磁铁,其悬浮座(3)内部的电磁铁或者永磁铁向下的磁极与加湿器本体(2)定端内部的磁悬浮线圈(35)产生的向上的磁极相斥,通过控制磁悬浮线圈(35)的磁力实现悬浮座(3)悬浮在加湿器本体(2)的顶端(14)上方,并保证”口”字型喷雾孔(5)与”口”字型吸雾孔(13)相对位置不变;加湿器本体(2)的顶端(14)内部的无线充电模块(41)能通过悬浮座(3)内部的无线充电受电模块(42)为悬浮座(3)内部的锂电池充电,悬浮座(3)内部的锂电池为悬浮座(3)内部的电路实现供电;

所述的”口”字喷雾孔(5)与”口”字型吸雾孔(13)的截面均为倒梯形,且”口”字型喷雾孔(5)与”口”字型吸雾孔(13)的连线组成倒金字塔外壁,水雾由超声波雾化器(21)产生后通过聚雾孔(18)聚集后由通孔(20)向上进入喷雾泵腔(30),经过”口”字型喷雾孔(5)喷出后,再经过”口”字型吸雾孔(13)进入到吸雾泵腔(31)后通过顶部喷雾孔(4)排出实现加湿,同时”口”字型喷雾孔(5)与”口”字型吸雾孔(13)之间的水雾由于喷雾泵(34)和吸雾泵(33)的作用形成一个倒金字塔的投影膜;

投影设备(5)工作时,投影设备(5)正好处于”口”字型喷雾孔(5)与”口”字型吸雾孔(13)之间形成的投影膜的下方,四个投影设备(5)分别播放所需投影的3D影像的四个方向的光影图像合成最终的3D光影;所述的四个方向的光影图像为预先录制或者合成。

2.根据权利要1所述的一种带3D全息投影的梦幻悬浮加湿器,其特征在于:所述的底座(1)上设置有立柱(7),立柱(7)顶部设置有接触柱(28),所述的立柱(7)内部设置有将底座(1)内部电路与立柱(7)上的接触柱(28)电连接的导线;所述的加加湿器本体(2)上设置有与立柱(7)相配合的U型槽(16),U型槽(16)顶部设置有与接触柱(28)相对应的接触孔(29),加湿器本体(2)放置在底座(1)上的底座腔(27)上时,立柱(7)上的接触柱(28)正好插入U型槽(16)顶部的接触孔(29)实现电连接,以实现底座(1)与加湿器本体(2)内部电路直接的导通和信号传输。

3.根据权利要1所述的一种带3D全息投影的梦幻悬浮加湿器,其特征在于:其特征在于:加湿器本体(2)内部和悬浮座(3)内部的主控制器(38)及顶部控制器(38)均连接有蓝牙(37),通过蓝牙(37)实现主控制器(38)与顶部控制器(38)之间的通信和控制。

4.根据权利要1所述的一种带3D全息投影的梦幻悬浮加湿器,其特征在于:主控制器(38)与通信模块(39)连接,通过通信模块(39)与云端(43)连接进而实现与手机(40)的通信,最终实现手机(40)对整个装置的控制。

5.根据权利要1所述的一种带3D全息投影的梦幻悬浮加湿器,其特征在于:悬浮座(3)还包括被顶部喷雾孔(4)环绕的载物台(15),载物台(15)可以放置植物或其它物件,进而增加美观和梦幻。

6.根据权利要1所述的一种带3D全息投影的梦幻悬浮加湿器,其特征在于:悬浮座(3)外部采用透光材质,且设置有彩灯(36),通过设置在底座(1)上的彩灯调节开关(12)或者手机(40)能够控制彩灯(36)的颜色、亮度及变化。

7.根据权利要1所述的一种带3D全息投影的梦幻悬浮加湿器,其特征在于:所述的底座(1)上设置有磁悬浮强度调节开关(8),通过磁悬浮强度调节开关(8)或手机(40)能够调节磁悬浮线圈(35)产生的磁场强度,进而调节悬浮的力度以适应载物台(15)上放置不同的植物或东西并确保有效悬浮。

8.根据权利要1所述的一种带3D全息投影的梦幻悬浮加湿器,其特征在于:所述的底座(1)上设置有泵体功率调节开关(9),通过泵体功率调节开关(9)或手机(40)能够调节吸雾泵(33)和吸雾泵(33)的功率,进而更好的控制形成的倒金字塔投影膜的状态,并确保投影膜稳定。

9.根据权利要1所述的一种带3D全息投影的梦幻悬浮加湿器,其特征在于:所述的底座(1)上设置有超声波功率调节开关(10),通过超声波功率调节开关(10)或手机(40)能够调节超声波功率调节开关(10)的功率,进而更好的控制形成的倒金字塔投影膜的状态和实现不同的加湿效果。

10.根据权利要1所述的一种带3D全息投影的梦幻悬浮加湿器,其特征在于:所述的底座(1)上设置有3D投影开关(11),通过3D投影开关(11)或手机(40)能够实现3D投影的打开和关闭。
