专利号: 2020101266188
申请人: 温岭市山市金德利电器配件厂
专利类型:发明专利
专利状态:已下证
专利领域: 炉;窑;烘烤炉;蒸馏炉〔4〕
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

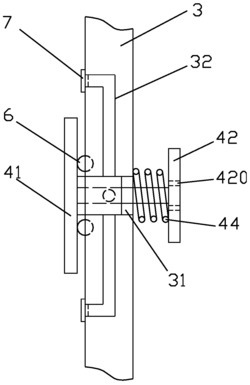

1.一种多通道散热装置,包括炉体,所述炉体的顶部设有炉盖,炉体的四周为炉板;其特征在于,所述炉板上设有散热机构和开启机构,所述散热机构包括外压板、内压板、连杆、弹簧和隔挡筒,所述炉板上设有穿孔,所述外压板平行于内压板,所述外压板位于炉板的外侧,内压板位于炉板的内侧,所述外压板通过连杆连接内压板,所述连杆位于穿孔内,所述连杆的直径小于穿孔的孔径,所述弹簧套设在连杆上、且位于内压板和炉板之间;

所述炉板上设有若干L形气道,所述气道的一端连通穿孔,另一端位于炉板的外壁;

所述隔挡筒设在外压板的内侧,所述连杆位于阻挡筒内,所述隔挡筒伸入穿孔内、用于启闭若干气道的气口;

所述开启机构设在外压板和炉板之间、用于推动外压板。

2.根据权利要求1所述的一种多通道散热装置,其特征在于,所述炉板的外壁设有密封圈,所述阻挡筒位于密封圈内,所述密封圈接触外压板。

3.根据权利要求1或2所述的一种多通道散热装置,其特征在于,所述开启机构包括一对对称设置的楔板,一对楔板可拆卸连接在外压板和炉板之间。

4.根据权利要求3所述的一种多通道散热装置,其特征在于,所述外压板上设有拉环。

5.根据权利要求1或2所述的一种多通道散热装置,其特征在于,所述开启机构包括环形气囊,所述环形气囊位于外压板和炉板之间,所述密封圈位于环形气囊的内圈。

6.根据权利要求1所述的一种多通道散热装置,其特征在于,所述气道位于炉板外壁的气口通过管道连接冷风机。

7.根据权利要求1所述的一种多通道散热装置,其特征在于,所述内压板具有螺纹孔,所述连杆具有外螺纹,所述连杆通过螺纹连接内压板。

8.根据权利要求1所述的一种多通道散热装置,其特征在于,所述气道位于炉板外壁的气口设有气塞。

9.根据权利要求1所述的一种多通道散热装置,其特征在于,所述内压板上设有气孔,所述气孔位于弹簧的内圈中。
