专利号: 2020101171879
申请人: 河南金基业重工有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

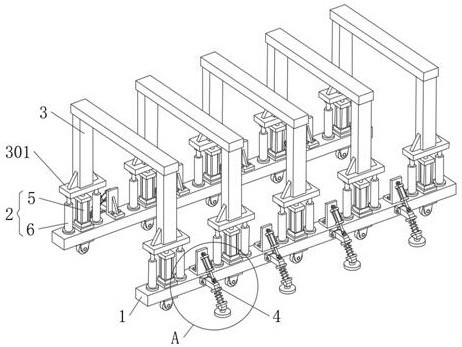

1.可调承重脚悬架的隧道台车,包括台车骨架、升降装置(2)和辅助支撑装置(4),其特征在于:台车骨架包括一对底梁座(1)以及两根底梁座(1)上所连接多组支撑柱(3),每组支撑柱(3)上端之间连接有横梁,所述支撑柱(3)的底部为支撑底座(301),且支撑柱(3)的底部两侧与支撑底座(301)上表面焊接有肋板(302),支撑底座(301)底部与底梁座(1)之间设置有升降装置(2),所述底梁座(1)上每组支撑柱(3)之间的间隔处均设置有辅助支撑装置(4),所述辅助支撑装置(4)包括铰接座(7)、悬架支脚和支脚调节构件,铰接座(7)焊接在底梁座(1)的外侧壁,且铰接座(7)铰接有悬架支脚,悬架支脚包括曲柄(8)、减震组件(9)、支撑块(10)和支撑底盘(11),所述曲柄(8)的一端与铰接座(7)相铰接,曲柄(8)的外端通过减震组件(9)连接有支撑块(10),支撑块(10)的下端连接有支撑底盘(11),悬架支脚连接有支脚调节构件,支脚调节构件包括支撑板架(12)和支脚调节液压缸(13),支撑板架(12)呈“L”字形支撑板体且通过螺栓固定在底梁座(1)上,支撑板架(12)的外侧壁铰接支脚调节液压缸(13)的一端,支脚调节液压缸(13)另一端的伸缩杆端部与曲柄(8)的外端部上端相铰接。

2.根据权利要求1所述的可调承重脚悬架的隧道台车,其特征在于:所述升降装置(2)包括升降液压缸(5)和导向伸缩件(6),升降液压缸(5)的底部通过螺栓固定在底梁座(1)的上表面,升降液压缸(5)的伸缩杆上端与支撑底座(301)下表面固定连接。

3.根据权利要求2所述的可调承重脚悬架的隧道台车,其特征在于:所述升降液压缸(5)的两侧均设置有导向伸缩件(6),导向伸缩件(6)包括相互套合的外导向筒(14)和内导向杆(15),外导向筒(14)底部通过螺栓与底梁座(1)固定连接,内导向杆(15)的上端与支撑底座(301)的下表面固定连接。

4.根据权利要求1所述的可调承重脚悬架的隧道台车,其特征在于:所述减震组件(9)包括相互套合的减震套筒(16)和减震内杆(17)以及套设在减震套筒(16)、减震内杆(17)外部的减震弹簧(18),减震套筒(16)的下端与支撑块(10)固定焊接,减震内杆(17)的上端与曲柄(8)端部固定连接,减震弹簧(18)的两端分别与曲柄(8)和支撑块(10)相抵触连接。

5.根据权利要求1所述的可调承重脚悬架的隧道台车,其特征在于:所述支撑块(10)的下端设有铰接球端(19),且铰接球端(19)与支撑底盘(11)的上端部相铰接。
