专利号: 202010103191X
申请人: 陈晨曦
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

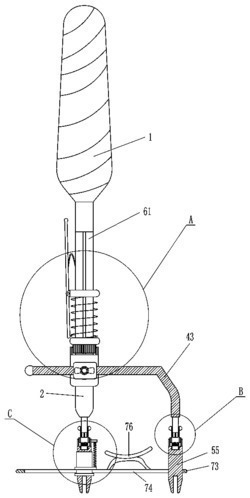

1.一种可调式涡卷弹簧安装器,其特征在于,包括有手柄(1)、圆形杆(2)、转动环(3)、半径调节机构(4)和角度调节机构(5),手柄(1)底端连接有圆形杆(2),圆形杆(2)下部设有转动环(3),转动环(3)上设有半径调节机构(4),半径调节机构(4)用于对不同大小的涡卷弹簧夹紧安装,半径调节机构(4)上设有角度调节机构(5),角度调节机构(5)用于对涡卷弹簧进行调节至合适角度安装。

2.按照权利要求1所述的一种可调式涡卷弹簧安装器,其特征在于,半径调节机构(4)包括有导套(41)、紧固螺栓(42)和导杆(43),转动环(3)前侧固定连接有导套(41),导套(41)上滑动式设有导杆(43),导杆(43)通过紧固螺栓(42)固定连接在导套(41)内。

3.按照权利要求2所述的一种可调式涡卷弹簧安装器,其特征在于,角度调节机构(5)包括有支杆(51)、方形杆(52)、第一齿轮(53)、第一弹簧(54)、第一固定夹(55)、第一齿圈(56)、第二固定夹(57)、第一方孔套(58)、轴承座(59)和拉管(510),导杆(43)与圆形杆(2)底端均连接有支杆(51),支杆(51)底端均连接有方形杆(52),方形杆(52)上均滑动式设有第一方孔套(58),支杆(51)上均滑动式设有拉管(510),拉管(510)均与第一方孔套(58)连接,第一方孔套(58)上均设有第一齿轮(53),方形杆(52)底端均设有轴承座(59),右侧的轴承座(59)上设有第一固定夹(55),左侧的轴承座(59)上设有第二固定夹(57),第一固定夹(55)与第二固定夹(57)的顶部均设有第一齿圈(56),第一齿圈(56)均与第一齿轮(53)啮合,第一方孔套(58)底部均与轴承座(59)之间连接有第一弹簧(54)。

4.按照权利要求3所述的一种可调式涡卷弹簧安装器,其特征在于,还包括有锁紧机构(6),锁紧机构(6)包括有方形管(61)、挡板(62)、第二弹簧(63)、第二方孔套(64)、第二齿轮(65)和第二齿圈(66),圆形杆(2)上部设有方形管(61),方形管(61)上滑动式设有第二方孔套(64),方形管(61)中部设有挡板(62),挡板(62)位于第二方孔套(64)上方,挡板(62)与第二方孔套(64)之间设有第二弹簧(63),方形管(61)穿过第二弹簧(63),第二方孔套(64)底部设有第二齿轮(65),转动环(3)顶部设有第二齿圈(66),第二齿圈(66)与第二齿轮(65)啮合。

5.按照权利要求4所述的一种可调式涡卷弹簧安装器,其特征在于,还包括有推出机构(7),推出机构(7)包括有滑动管(71)、限位环(72)、压板(73)、第三弹簧(75)和弧形板(76),第二固定夹(57)上设有滑动管(71),滑动管(71)上滑动式设有限位环(72),限位环(72)顶部右侧与第一齿轮(53)右侧之间连接有第三弹簧(75),第一固定夹(55)与第二固定夹(57)均位于压板(73)上开有的滑动槽(74)内,压板(73)顶部右侧连接有弧形板(76)。

6.按照权利要求5所述的一种可调式涡卷弹簧安装器,其特征在于,还包括有锁定机构(8),锁定机构(8)包括有挂钩(81)和弹片(82),挡板(62)左侧转动式连接有挂钩(81),挂钩(81)上部与方形管(61)之间设有弹片(82)。
