专利号: 2020100854924
申请人: 新昌县联航机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

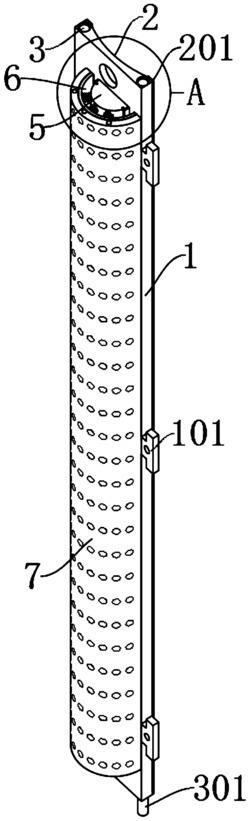

1.一种船舶护舷结构,其特征在于:包括:主体(1),内槽(2),插孔(3),安装槽(4),内件(5),辅助件(6)和外件(7);所述主体(1)为矩形板状结构,且主体(1)为弹簧钢材质;所述内槽(2)设在主体(1)的后端中间位置;所述内槽(2)包括有侧件(201);所述内槽(2)为弧形结构;所述侧件(201)为橡胶材质,且侧件(201)的内部设有数个圆孔;所述侧件(201)的圆孔内部设有数个锥形结构的接触件;所述插孔(3)设在主体(1)的顶端两侧;所述插孔(3)包括有插杆(301);所述插孔(3)为圆柱形结构,且插孔(3)的顶端为倾斜状结构;所述插杆(301)为圆柱形结构,且插杆(301)设在主体(1)的底部两侧;所述插杆(301)插入安装在插孔(3)的内部,且插杆(301)与插孔(3)组成可插装结构;所述安装槽(4)通过均匀排列的方式设在主体(1)的前端两侧;所述内件(5)安装在主体(1)的前端的内侧中间位置,且内件(5)为木质;所述辅助件(6)的两端插入安装在安装槽(4)的内部,且辅助件(6)两端的卡块插入在固定槽(401)的内部;所述外件(7)为橡胶材质,且外件(7)的内侧与辅助件(6)的外侧相连接;

所述安装槽(4)包括有固定槽(401);所述安装槽(4)为矩形结构,且安装槽(4)的外侧为倾斜状结构;所述安装槽(4)的内部侧边设有矩形结构的固定槽(401);

所述内件(5)包括有连接板(501);所述内件(5)为半圆形结构,且内件(5)的两侧设有插槽;所述连接板(501)为L形结构,且连接板(501)的后端与主体(1)的前端相连接;所述连接板(501)的外端插入安装在内件(5)两侧的插槽内部,且连接板(501)与内件(5)组成可拆卸结构;

所述辅助件(6)包括有顶簧(601);所述辅助件(6)为弧形板状结构,且辅助件(6)的两端为倾斜状结构;所述辅助件(6)的两端设有卡块;所述辅助件(6)的内部设有数个顶簧(601);

所述外件(7)包括有内杆(701);所述外件(7)为弧形板状结构,且外件(7)的外侧设有数个弧形结构的凹槽;所述外件(7)的内部设有数个内杆(701),且内杆(701)为钢材质。

2.如权利要求1所述船舶护舷结构,其特征在于:所述主体(1)包括有连接件(101),连接槽(102);所述主体(1)的右侧设有T形结构的连接件(101),且在主体(1)的左侧设有T形结构的连接槽(102);所述连接件(101)与连接槽(102)的内部设有连接孔,且连接件(101)嵌入安装在连接槽(102)的扥内部;所述连接件(101)与连接槽(102)组成可拼接结构。
