专利号: 2020100835317
申请人: 义乌市航英科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-04-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

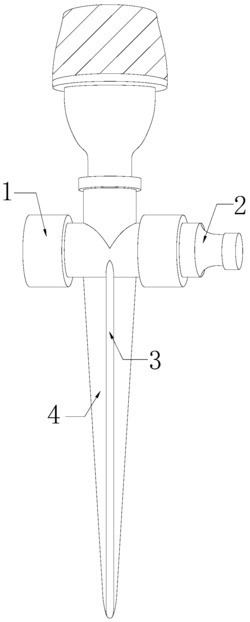

1.一种现代农业灌溉设备,其结构包括灌溉装置(1)、进水端(2)、凸起条(3)、固定杆(4),其特征在于:

所述灌溉装置(1)与进水端(2)相连接,所述进水端(2)与外水源相通,所述固定杆(4)与灌溉装置(1)互相垂直设立,所述灌溉装置(1)与固定杆(4)固定连接,所述固定杆(4)上设有凸起条(3),所述凸起条(3)与固定杆(4)呈一体化结构设立;

所述灌溉装置(1)由一号腔(a)、喷洒头(b)、冲击头(c)、控制环(d)、T形管(e)、出水头(f)构成,所述一号腔(a)内设有喷洒头(b),所述喷洒头(b)与控制环(d)相通,所述控制环(d)与冲击头(c)相配合,所述冲击头(c)与出水头(f)相连接,所述出水头(f)安装在T形管(e)内,所述T形管(e)与进水端(2)相通。

2.根据权利要求1所述一种现代农业灌溉设备,其特征在于:所述喷洒头(b)由固定轴(b1)、出水管道(b2)、球状喷头(b3)、配重层(b4)、圆盘(b5)构成,所述固定轴(b1)安装在圆盘(b5)中央,所述固定轴(b1)将出水管道(b2)贯穿并固定在圆盘(b5)上,所述球状喷头(b3)与出水管道(b2)固定连接,所述配重层(b4)位于出水管道(b2)底部一侧上。

3.根据权利要求1所述一种现代农业灌溉设备,其特征在于:所述冲击头(c)由外管(c1)、输送管(c2)、连通球(c3)、内管(c4)构成,所述外管(c1)内设有内管(c4),所述外管(c1)、内管(c4)均与输送管(c2)相通,所述连通球(c3)与内管(c4)固定连接。

4.根据权利要求1所述一种现代农业灌溉设备,其特征在于:所述控制环(d)由主通道(d1)、圆腔(d2)、旋转板(d3)、活塞板(d4)构成,所述主通道(d1)与出水头(f)相通,所述主通道(d1)通过圆腔(d2)与一号腔(a)相通,所述旋转板(d3)与活塞板(d4)机械连接。

5.根据权利要求1所述一种现代农业灌溉设备,其特征在于:所述出水头(f)由主输出管(f1)、主喷洒头(f2)、过水腔(f3)构成,所述主输出管(f1)与过水腔(f3)相通,所述主喷洒头(f2)安装在过水腔(f3)内。

6.根据权利要求4所述一种现代农业灌溉设备,其特征在于:所述旋转板(d3)由凹陷板(d31)、旋转杆(d32)、限位块(d33)构成,所述凹陷板(d31)与旋转杆(d32)固定连接,所述限位块(d33)与旋转杆(d32)相配合。

7.根据权利要求5所述一种现代农业灌溉设备,其特征在于:所述主喷洒头(f2)由间隔板(f21)、圆孔(f22)、连通管(f23)、弧形面板(f24)构成,所述间隔板(f21)安装在圆孔(f22)内,所述圆孔(f22)贯穿弧形面板(f24),所述连通管(f23)与圆孔(f22)相通。

8.根据权利要求5所述一种现代农业灌溉设备,其特征在于:所述主喷洒头(f2)的出水口方向与进水端(2)相悖。
