专利号: 2020100829585
申请人: 郑福建
专利类型:发明专利
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

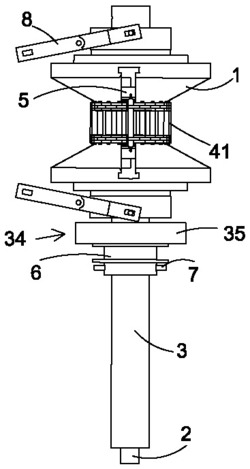

1.一种变径链条环轮变速器,包括变径链条环轮(111)和传动件,其特征在于:所述变径链条环轮(111)包括同轴线相对称的两个锥形盘(1),锥形盘(1)之间的链条(4)以及锥形盘(1)中心通孔内的卷链轴(21);两所述锥形盘(1)的锥形面相对置,在所述锥形面的母线走向上设有滑槽(50)和靠近锥形面小端且贯通中心通孔的缺口(10);所述卷链轴(21)上卷绕有所述链条(4),所述链条(4)的内端连接在所述卷链轴(21)上,所述链条(4)的外端通过缺口(10)伸出锥形面并且环绕锥形面一周后与两滑槽(50)内的两滑块(5)连接,链条(4)在两个所述锥形面上周向环绕形成链条环(41);在外力作用下,所述卷链轴(21)能相对所述锥形盘(1)转动从而对链条(4)进行卷绕或者释放,两所述锥形盘(1)中至少一个能相对所述卷链轴(21)作轴向移动;当两所述锥形盘(1)相互远离时,所述卷链轴(21)作卷绕链条(4)的转动;当两所述锥形盘(1)相互靠近时,所述卷链轴(21)作释放链条(4)的转动;所述传动件设置在所述变径链条环轮(111)的一侧;所述传动件包括与所述变径链条环轮(111)的链条环(41)相适配的齿轮。

2.根据权利要求1所述的变径链条环轮变速器,其特征在于:所述锥形盘(1)的中心通孔与所述卷链轴(21)之间设有含有中心孔的外轴(3),所述外轴(3)可转动地套在所述卷链轴(21)的外周;所述锥形盘(1)的中心通孔与所述外轴(3)上设置有相适配的凸缘和滑槽孔,锥形盘(1)只能在所述外轴(3)上轴向滑动而不能相对所述外轴(3)转动;所述锥形盘(1)或者所述外轴(3)与所述卷链轴(21)之间设有卷簧(22)。

3.根据权利要求2所述的变径链条环轮变速器,其特征在于:在所述外轴(3)内设有中心轴(2),所述中心轴(2)与所述卷链轴(21)直接或间接地同轴线连接,所述中心轴(2)能在所述外轴(3)的中心孔内转动;在所述外轴(3)的外围或者在所述外轴(3)的中心孔内所述中心轴(2)和所述外轴(3)的轴壁之间设有滑套(6),所述滑套能相对所述外轴(3)和所述中心轴(2)作轴向滑动;所述中心轴(2)上设有至少一个螺旋槽孔(20)或者直槽孔(30);在位于所述中心轴(2)外周附近的外轴(3)轴壁上设有至少一个直槽孔(30)或者螺旋槽孔(20);

所述螺旋槽孔(20)和所述直槽孔(30)中设有推动杆(7),推动杆(7)能在所述螺旋槽孔(20)中沿螺旋方向移动,推动杆(7)的两端穿过中心轴(2)、外轴(3)和滑套(6)。

4.根据权利要求3所述的变径链条环轮变速器,其特征在于:在所述卷链轴(21)和所述中心轴(2)之间设有变速装置(34),所述变速装置(34)为行星齿轮机构,所述行星齿轮机构包括太阳齿轮(39)、行星齿轮(37)、行星齿轮架(38)和齿圈(36),所述太阳齿轮(39)与所述卷链轴(21)相连,所述行星齿轮(37)与所述中心轴(2)相连,所述齿圈(36)通过设置在其外围的变速装置外壳(35)与所述外轴(3)直接或间接相连。

5.根据权利要求1所述的变径链条环轮变速器,其特征在于:所述变径链条环轮(111)平行设有左右两套,在左右两套所述变径链条环轮(111)之间设有所述传动件,所述传动件与两所述变径链条环轮(111)上的链条环(41)作相适配的传动接触。
