专利号: 2020100723877
申请人: 李书芳
专利类型:发明专利
专利状态:已下证
更新日期:2025-01-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

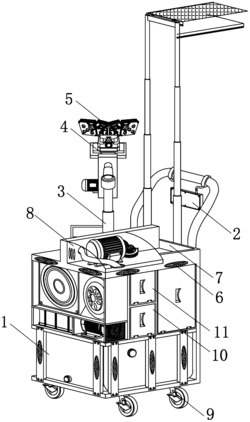

1.一种小广告去除装置,包括控制屏,警示贴,放置舱,罩盖和万向轮,其特征在于,还包括承载机构,定位收集机构,辅助机构,万向两用清理机构,第一存放柜和第二存放柜;承载机构右上方设置有控制屏;承载机构顶部后中部设置有定位收集机构;承载机构前端顶部右侧设置有警示贴;承载机构顶部前右侧设置有放置舱;承载机构顶部左侧设置有罩盖;

承载机构底部四个对角均设置有一个万向轮;承载机构内中上方设置有第一存放柜;承载机构内中顶部设置有第二存放柜;定位收集机构后顶部设置有辅助机构;辅助机构后侧顶部设置有万向两用清理机构;

承载机构包括车体,水箱,水泵,蓄电池,暖风机构,风机机构,推杆把手,第一伸缩杆,第二伸缩杆,太阳能板和收集舱;车体内底部设置有水箱;车体内中左前部设置有水泵;车体内中左后部设置有蓄电池;车体内左上方后侧设置有暖风机构;车体内左上方前部设置有风机机构;车体右上方设置有推杆把手;车体右端顶中部后侧设置有第一伸缩杆;车体右端顶中部前侧设置有第二伸缩杆;车体内右上方设置有收集舱;第一伸缩杆右顶部与太阳能板进行翻转连接,并且太阳能板左前部与第二伸缩杆相连接;车体顶部后中部与定位收集机构相连接;车体前端顶部右侧与警示贴相连接;车体顶部前右侧与放置舱相连接;车体顶部左侧与罩盖相连接;车体底部四个对角均与一个万向轮相连接;车体内中上方与第一存放柜相连接;车体内中顶部与第二存放柜相连接;推杆把手内中部与控制屏相连接;

定位收集机构包括第一电机,第一锥齿轮,第二锥齿轮,第一传动轮,第二传动轮,支撑圆盘,第一电动推杆,第二电动推杆,收集口,第三电动推杆,固定板和第二电机;第一电机右侧轴心与第一锥齿轮进行传动连接;第一锥齿轮底部右侧与第二锥齿轮相互啮合;第二锥齿轮底部轴心与第一传动轮进行传动连接;第一传动轮后侧与第二传动轮进行传动连接;第二传动轮顶部的轴承与支撑圆盘进行传动连接;支撑圆盘顶部与第一电动推杆进行焊接;第一电动推杆后端底部与第二电动推杆进行焊接;第一电动推杆顶部后侧与第三电动推杆进行焊接;第二电动推杆后侧与收集口进行转动连接;第三电动推杆后侧与固定板进行焊接;固定板后左底部设置有第二电机;第一电机底部与承载机构相连接;第一传动轮底部轴心与承载机构相连接;第二传动轮底部轴心与承载机构相连接;收集口底部左侧和右侧均与承载机构相连接;固定板后侧与承载机构相连接;第二电机右侧与承载机构相连接;

辅助机构包括第三传动轮,第一传动杆,第二传动杆,第三传动杆,第四传动杆,第五传动杆,第六传动杆,第七传动杆,第八传动杆和支撑座;第三传动轮后侧设置有第一传动杆;

第一传动杆前中左侧与第二传动杆进行传动连接;第一传动杆前左侧与第四传动杆进行传动连接;第一传动杆后中左侧与第七传动杆进行传动连接;第二传动杆后底部与第三传动杆进行传动连接,并且第三传动杆前右侧与第二传动杆相连接;第三传动杆后中右侧与第八传动杆进行传动连接;第三传动杆左前部与支撑座进行传动连接;第七传动杆后右侧被第五传动杆进行传动连接,并且第五传动杆前底部与第八传动杆相连接;第七传动杆后中右侧被第六传动杆进行传动连接,并且第六传动杆前底部与第八传动杆相连接;第三传动轮前后轴心均与定位收集机构相连接;第三传动轮左侧与定位收集机构相连接;第八传动杆前后轴心均与定位收集机构相连接;支撑座底部与万向两用清理机构相连接;第七传动杆左侧与支撑座进行传动连接;第四传动杆底部与第三传动杆进行传动连接;

万向两用清理机构包括第一底座,固定轨,限位套环,手轮,把手杆,第一微型推杆,第二微型推杆,第三伸缩杆,第四伸缩杆,第一支撑板,第一暖风接头,第一喷水接头,第一U型座,第一微型电机,第九传动杆,第十传动杆,第十一传动杆,第十二传动杆,第二U型座,第一毛刷,第二支撑板,第二毛刷,第二喷水接头,第二暖风接头,第三支撑板,第三暖风接头,第三喷水接头,第三U型座,第二微型电机,第十三传动杆,第十四传动杆,第十五传动杆,第十六传动杆,第四U型座,第四支撑板,第三毛刷,第四喷水接头,第四暖风接头和第四毛刷;

第一底座顶端中部与固定轨进行焊接;固定轨外表面中上方与限位套环进行插接;固定轨外表面中部与把手杆进行插接,并且把手杆顶端与限位套环相连接;限位套环前端中部与手轮进行旋接,并且手轮后侧与固定轨相连接;把手杆后左侧与第一微型推杆进行插接;把手杆后右侧与第二微型推杆进行插接;把手杆后中左侧与第三伸缩杆进行插接;把手杆后中右侧与第四伸缩杆进行插接;第一微型推杆后侧与第一支撑板进行转动连接,并且第一支撑板前端中右侧与第三伸缩杆相连接;第二微型推杆后侧与第三支撑板进行转动连接,并且第三支撑板前端中左侧与第四伸缩杆相连接;第一支撑板前中部设置有第一暖风接头;第一支撑板前左上方设置有第一喷水接头;第一支撑板前顶部右侧设置有第一U型座;

第一支撑板后侧与第一毛刷进行螺栓连接;第一U型座底部右侧设置有第一微型电机;第一U型座内右侧与第九传动杆进行传动连接,并且第九传动杆底部后侧与第一微型电机相连接;第一U型座内左侧与第十一传动杆进行传动连接;第九传动杆底端前部与第十传动杆进行传动连接,并且第十传动杆顶中部与第十一传动杆相连接;第十传动杆左侧与第二U型座进行传动连接;第十一传动杆底部前侧与第十二传动杆进行传动连接,并且第十二传动杆左侧与第二U型座相连接;第二U型座后侧设置有第二支撑板;第二支撑板后侧与第二毛刷进行螺栓连接;第二支撑板前左上方设置有第二喷水接头;第二支撑板前中部设置有第二暖风接头;第三支撑板前中部设置有第三暖风接头;第三支撑板前右上方设置有第三喷水接头;第三支撑板前顶部左侧设置有第三U型座;第三支撑板后侧与第四毛刷进行螺栓连接;第三U型座底部左侧设置有第二微型电机;第三U型座内左侧与第十三传动杆进行传动连接,并且第十三传动杆底部后侧与第二微型电机相连接;第三U型座内右侧与第十五传动杆进行传动连接;第十三传动杆底端前部与第十四传动杆进行传动连接,并且第十四传动杆顶中部与第十五传动杆相连接;第十四传动杆右侧与第四U型座相连接;第十五传动杆底前部与第十六传动杆进行传动连接,并且第十六传动杆右侧与第四U型座相连接;第四U型座后端设置有第四支撑板;第四支撑板后端与第三毛刷进行螺栓连接;第四支撑板前右上方设置有第四喷水接头;第四支撑板前中部设置有第四暖风接头;第一底座底前部与辅助机构相连接;第一暖风接头内前部与承载机构相连接;第一喷水接头内前部与承载机构相连接;第二喷水接头内前部与承载机构相连接;第二暖风接头内前部与承载机构相连接;第三暖风接头内前部与承载机构相连接;第三喷水接头内前部与承载机构相连接;第四喷水接头内前部与承载机构相连接;第四暖风接头内前部与承载机构相连接。

2.根据权利要求1所述的一种小广告去除装置,其特征在于,第一喷水接头和第三喷水接头均设置有两个,分别设置在第一支撑板前端左上方和右上方、第三支撑板前端左上方和右上方;第二喷水接头和第四喷水接头均设置有四个,分别设置在第二支撑板和第四支撑板前端四个对角。

3.根据权利要求2所述的一种小广告去除装置,其特征在于,第三伸缩杆和第四伸缩杆为双节伸缩杆,并且双节伸缩杆的组合外表面中部设置有一个可调旋紧套环。

4.根据权利要求3所述的一种小广告去除装置,其特征在于,警示贴设置有多个,分别设置在车体前后左右四个端面的上方和下方。
