专利号: 2020100648467
申请人: 山东土力机械科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

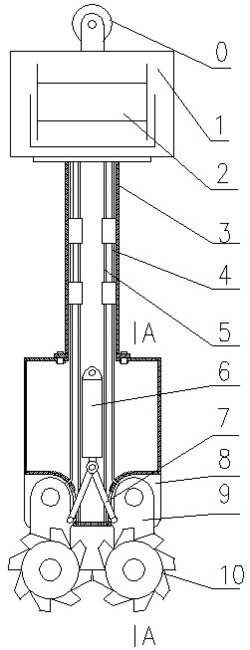

1.一种地基处理及垂直防渗处理用双轮铣削搅拌装置,设有导向安装架,导向安装架上侧设有可提升的连接装置,导向安装架内设有加压卷扬机,导向安装架下侧上设有铣削连杆,铣削连杆上设有液压油管、注浆管和气管,其特征在于铣削连杆下端设有安装座,安装座上铰接有可左右摆动的左摆臂和右摆臂,安装座或铣削连杆上设有摆臂驱动装置,摆臂驱动装置可驱动左摆臂和右摆臂摆动;左摆臂和右摆臂下端分别设有左液压驱动装置、左铣削搅拌轮和右液压驱动装置、右铣削搅拌轮,左液压驱动装置与左铣削搅拌轮相连、右液压驱动装置与右铣削搅拌轮相连;左铣削搅拌轮和右铣削搅拌轮在摆臂驱动装置的驱动控制下可调节左铣削搅拌轮和右铣削搅拌轮的轮间距;液压油管下端分别与左液压驱动装置和右液压驱动装置相连。

2.根据权利要求1所述的地基处理及垂直防渗处理用双轮铣削搅拌装置,其特征在于所述的摆臂驱动装置驱动左摆臂和右摆臂向合拢方向摆动,可带动左铣削搅拌轮和右铣削搅拌轮移动至二者左右并列,此时左铣削搅拌轮和右铣削搅拌轮的轴间距大于左铣削搅拌轮直径;摆臂驱动装置驱动左摆臂和右摆臂向分离方向摆动,可带动左铣削搅拌轮和右铣削搅拌轮移动至左铣削搅拌轮和右铣削搅拌轮的轴间距为左铣削搅拌轮直径的2-4倍。

3.根据权利要求1所述的地基处理及垂直防渗处理用双轮铣削搅拌装置,其特征在于所述的左铣削搅拌轮包括左前铣削搅拌轮和左后铣削搅拌轮,右铣削搅拌轮包括右前铣削搅拌轮和右后铣削搅拌轮。

4.根据权利要求1所述的地基处理及垂直防渗处理用双轮铣削搅拌装置,其特征在于所述的左液压驱动装置包括左前液压驱动装置和左后液压驱动装置,右液压驱动装置包括右前液压驱动装置和右后液压驱动装置,左前液压驱动装置与左前铣削搅拌轮相连、左后液压驱动装置与左后铣削搅拌轮,右前液压驱动装置与右前铣削搅拌轮相连、右后液压驱动装置与右后铣削搅拌轮相连。

5.根据权利要求1所述的地基处理及垂直防渗处理用双轮铣削搅拌装置,其特征在于所述的摆臂驱动装置的结构是:左摆臂右侧铰接有左传动连杆、右摆臂左侧铰接有右传动连杆,所述的摆臂驱动装置是在左摆臂和右摆臂之间的安装座或铣削连杆上设有可驱动左传动连杆和右传动连杆另一端上下运动的驱动器,左传动连杆和右传动连杆另一端与驱动器输出端相连。

6.根据权利要求5所述的地基处理及垂直防渗处理用双轮铣削搅拌装置,其特征在于所述的驱动器为液压油缸或气缸。

7.根据权利要求5所述的地基处理及垂直防渗处理用双轮铣削搅拌装置,其特征在于所述的驱动器为丝杠。

8.根据权利要求1所述的地基处理及垂直防渗处理用双轮铣削搅拌装置,其特征在于所述的安装座呈左右两侧设有竖直导向面的箱状,在工作过程中安装座左右两侧的竖直导向面起到导向作用。

9.根据权利要求1所述的地基处理及垂直防渗处理用双轮铣削搅拌装置的施工方法,其特征在于包括如下步骤:

第一步:摆臂驱动装置驱动左摆臂和右摆臂向合拢方向摆动,带动左铣削搅拌轮和右铣削搅拌轮移动至二者左右并列,左液压驱动装置和右液压驱动装置工作、带动左铣削搅拌轮和右铣削搅拌轮旋转;

第二步:打开泥浆管和气管,然后左铣削搅拌轮和右铣削搅拌轮向下运动、对土体进行铣削搅拌施工;

第三步:当左铣削搅拌轮和右铣削搅拌轮向下运动至设定深度后,摆臂驱动装置驱动左摆臂和右摆臂向分离方向摆动,带动左铣削搅拌轮和右铣削搅拌轮移动至左铣削搅拌轮和右铣削搅拌轮的轴间距为左铣削搅拌轮直径的2-4倍;

第四步:左铣削搅拌轮和右铣削搅拌轮向上运动、对土体进行铣削搅拌施工;

第五步:沿施工方向将铣削连杆移动至少左铣削搅拌轮直径3-5倍的距离,然后重复第一步。
