专利号: 2020100394386
申请人: 张玲花
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

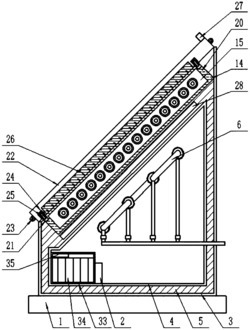

1.一种太阳能饮用水自动供给装置的工作方法,该自动供给装置包括底座(1),其特征在于,所述底座(1)上设有加热水箱装置,所述加热水箱装置上方设有太阳能加热装置,所述太阳能加热装置下方设有伸缩太阳能发电装置,所述加热水箱通过将水按照一定的速度在管道内流动,同时通过太阳能加热装置进行加热导热油介质,通过导热油介质在管道外壁上进行冲刷,从而使水进行加热,通过管道上设置的多个不同温度的出水管向用户提供不同温度的热水,从而方便用户使用,所述加热水箱装置内设有控制器(2),所述控制器(2)的信号接收端与太阳能加热装置和加热水箱装置电性连接,所述控制器(2)的控制信号输出端与太阳能加热装置、伸缩太阳能发电装置和加热水箱装置电性连接;

上述的工作方法,包括:白天通过真空集热管进行加热加热介质,晚上通过将真空集热管密封在水箱内,通过电加热器进行加热加热介质,从而使加热介质始终处于恒定温度下;

所述加热水箱装置包括设于所述底座(1)上方的水箱(3),所述水箱(3)内部安装有夹套箱(4),所述夹套箱(4)与水箱(3)之间设有保温层(5),所述夹套箱(4)内部上方设有盘旋式加热水管(6),所述盘旋式加热水管(6)外侧表面上安装有若干螺旋扇叶(7),所述螺旋扇叶(7)均匀分布在盘旋式加热水管(6)外侧表面上,所述螺旋扇叶(7)外侧表面上安装有加热套管(8),所述加热套管(8)与螺旋扇叶(7)固定连接,所述加热套管(8)两端设有环形挡盖(9),所述环形挡盖(9)与加热套管(8)固定连接,所述环形挡盖(9)与盘旋式加热水管(6)固定连接,所述加热套管(8)一端设有进油口(10),所述加热套管(8)另一端设有出油口(11),所述盘旋式加热水管(6)下表面上安装有若干出水管(12),所述出水管(12)均匀分布在盘旋式加热水管(6)上,所述出水管(12)与螺旋扇叶(7)交错安装,所述盘旋式加热水管(6)上表面上安装有若干温度传感器(13),所述温度传感器(13)位于出水管(12)上方。

2.根据权利要求1所述的工作方法,其特征在于,需要使用热水时加热介质通过螺旋冲刷盘旋式加热水管使冷水能够瞬间加热,根据实际需要的热水温度,通过打开相应的出水管,便可得到相应温度的热水。
