专利号: 2020100329404
申请人: 邵阳学院
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-09-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

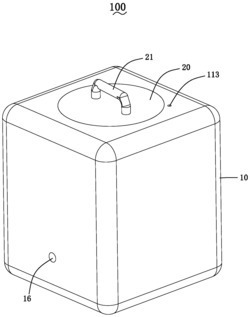

1.一种搓压式洗衣机,其特征在于,包括:

壳体,设有用于容纳水的容水腔,所述容水腔的上方设有开口;

盖体,可拆卸地安装于所述壳体的顶部且用于封盖所述开口;

洗涤桶,位于所述容水腔内且可相对于所述壳体转动,所述洗涤桶设有用于容纳衣物的搓洗腔,所述洗涤桶设有多个用于连通所述搓洗腔和所述容水腔的第一过水孔;

驱动器,安装于所述壳体,所述驱动器与所述洗涤桶连接且用于驱动所述洗涤桶旋转;

搓压组件,包括筒体、活塞、弹性体和压盘,所述筒体安装于所述盖体的内侧,所述筒体设有向所述搓洗腔的底部延伸的活塞腔,所述活塞可移动地设于所述活塞腔内,所述弹性体位于所述活塞腔内且一端与所述活塞的朝向所述盖体的端部抵接,所述弹性体用于将所述活塞推向所述搓洗腔的底部,所述压盘位于所述搓洗腔内且与所述活塞连接,所述压盘的朝向所述搓洗腔的底部的面用于搓压衣物。

2.根据权利要求1所述的洗衣机,其特征在于,

所述搓压组件还包括连接杆,所述连接杆的一端与所述活塞连接,另一端与所述压盘铰接,所述筒体设有供所述连接杆穿过的通孔。

3.根据权利要求1所述的洗衣机,其特征在于,

所述洗涤桶的底部的中心设有第一隆起部,所述压盘的中心设有第二隆起部,所述第一隆起部和所述第二隆起部的隆起方向均朝向所述盖体且均呈圆柱形,所述第二隆起部的内径大于所述第一隆起部的外径。

4.根据权利要求1所述的洗衣机,其特征在于,

所述压盘设有多个垂直贯穿所述压盘的第二过水孔。

5.根据权利要求1所述的洗衣机,其特征在于,

所述压盘的朝向所述搓洗腔的底部的面设有多个第一球面凸起部。

6.根据权利要求1所述的洗衣机,其特征在于,

所述搓洗腔的底部和侧壁均设有多个第二球面凸起部。

7.根据权利要求1所述的洗衣机,其特征在于,

所述容水腔的底部设有用于容纳和定位所述洗涤桶的圆形定位槽,所述定位槽的内径大于所述洗涤桶的外径。

8.根据权利要求3所述的洗衣机,其特征在于,

所述容水腔的底部设有环状凸起部,所述环状凸起部的外径小于所述第一隆起部的内径,所述环状凸起部与所述第一隆起部配合以约束所述洗涤桶的径向位置。

9.根据权利要求8所述的洗衣机,其特征在于,

还包括密封圈,所述密封圈位于所述洗涤桶的底部外侧且位于所述第一隆起部内,所述密封圈分别与所述第一隆起部和所述环状凸起部连接以防止所述容水腔内的水从所述第一隆起部和所述环状凸起部之间的间隙泄漏。

10.根据权利要求3所述的洗衣机,其特征在于,所述第一隆起部的底部外侧设有连接轴,所述驱动器安装于所述壳体的底部,所述连接轴的一端与所述洗涤桶连接,另一端与所述驱动器连接。
