专利号: 2020100203266
申请人: 台州丽盾智能科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

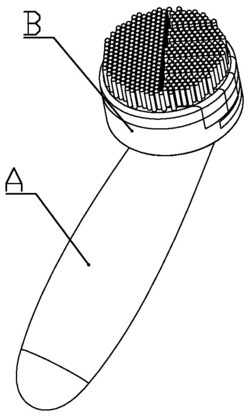

1.一种清洗半径可变的手持清洗机,包括有手柄部,转动连接在所述手柄部上的刷洗组件;其特征在于:所述刷洗组件包括转动连接在所述手柄部端部的外壳,滑动连接在所述外壳上的能够向外壳外侧伸展的用于清洗餐具的伸缩刷座,以及安装在所述外壳内的驱动所述伸缩刷座移动的驱动机构;

所述手柄部内安装有用于驱动外壳转动,且能够带动驱动机构工作的电机;

当伸缩刷座受阻无法移动时,电机驱动刷洗组件整体转动。

2.如权利要求1所述的一种清洗半径可变的手持清洗机,其特征在于:所述伸缩刷座包括多个依次滑动连接的伸缩单元;所述驱动机构驱动一个伸缩单元移动;

当驱动机构带动伸缩单元移动时,各个伸缩单元依次移动。

3.如权利要求1所述的一种清洗半径可变的手持清洗机,其特征在于:所述驱动机构包括安装在壳体内的驱动伸缩刷座移动的菱形伸缩架,滑动连接在所述外壳内底部的驱动所述菱形伸缩架伸缩的驱动齿条,以及转动连接在所述外壳内底部的由电机驱动进而带动驱动齿条移动的驱动齿轮。

4.如权利要求3所述的一种清洗半径可变的手持清洗机,其特征在于:所述外壳内位于伸缩刷座下方成型有伸缩通道;

所述伸缩通道内安装有用于将驱动机构与外壳外侧分隔开的伸缩架密封套;

所述伸缩架密封套包括与菱形伸缩架靠近伸缩刷座一端转动连接的伸缩套,与所述伸缩通道密封固定连接的定位套,以及固定连接在所述定位套与伸缩套之间的与所述菱形伸缩架套接的能够伸缩的伸缩管;

所述伸缩套与伸缩刷座固定连接。

5.如权利要求1所述的一种清洗半径可变的手持清洗机,其特征在于:所述手柄部内安装有控制器、蓄电池;所述电机、蓄电池分别与控制器电连接;

所述手柄部上设置有电源键;所述电源键与控制器电连接。

6.一种清洗半径可变的手持清洗机,包括有手柄部,转动连接在所述手柄部上的刷洗组件;其特征在于:所述刷洗组件包括转动连接在所述手柄部端部的外壳,滑动连接在所述外壳上的能够向外壳外侧伸展的用于清洗餐具的伸缩刷座,以及安装在所述外壳内的驱动所述伸缩刷座移动的驱动机构;

所述手柄部内安装有用于驱动外壳转动,且能够带动驱动机构工作的电机;

当伸缩刷座受阻无法移动时,电机驱动刷洗组件整体转动;

所述伸缩刷座包括多个依次滑动连接的伸缩单元;所述驱动机构驱动一个伸缩单元移动;

当驱动机构带动伸缩单元移动时,各个伸缩单元依次移动;

所述驱动机构包括安装在壳体内的驱动伸缩刷座移动的菱形伸缩架,滑动连接在所述外壳内底部的驱动所述菱形伸缩架伸缩的驱动齿条,以及转动连接在所述外壳内底部的由电机驱动进而带动驱动齿条移动的驱动齿轮;

所述外壳内位于伸缩刷座下方成型有伸缩通道;

所述伸缩通道内安装有用于将驱动机构与外壳外侧分隔开的伸缩架密封套;

所述伸缩架密封套包括与菱形伸缩架靠近伸缩刷座一端转动连接的伸缩套,与所述伸缩通道密封固定连接的定位套,以及固定连接在所述定位套与伸缩套之间的与所述菱形伸缩架套接的能够伸缩的伸缩管;

所述伸缩套与伸缩刷座固定连接;

所述手柄部内安装有控制器、蓄电池;所述电机、蓄电池分别与控制器电连接;

所述手柄部上设置有电源键;所述电源键与控制器电连接。
