专利号: 2020100158190
申请人: 烟台虹月电子商务有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

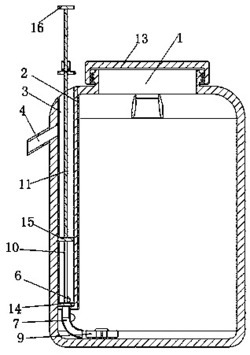

1.一种方便取用的乳化剂存储罐,包括罐体(1),其特征在于:所述罐体(1)顶端螺纹连接有顶盖(13),所述罐体(1)的周侧面设置出流管(4),所述罐体(1)内壁固定有限位板(2),所述限位板(2)的内部开有滑槽(3),所述滑槽(3)与出流管(4)连通,所述滑槽(3)内滑动配合有抽取架(5),所述滑槽(3)的两相对内侧面均开有进流孔(6),所述滑槽(3)底端连通下流管(7)和两个对称设置的侧流管(8),所述罐体(1)内底面转动配合有叶轮(9);所述抽取架(5)包括主架(10)和辅架(11),所述主架(10)上滑动配合有辅架(11),所述主架(10)顶端面设置有夹持装置(12),所述主架(10)底端固定有底板(14),所述底板(14)的周侧面与滑槽(3)内壁滑动配合,所述辅架(11)包括压板(15)和托板(16),所述压板(15)与托板(16)之间设有圆杆(19),所述压板(15)的周侧面与滑槽(3)内壁滑动配合。

2.根据权利要求1所述的一种方便取用的乳化剂存储罐,其特征在于,所述下流管(7)底端的出水口与叶轮(9)的叶片齐平。

3.根据权利要求1所述的一种方便取用的乳化剂存储罐,其特征在于,所述滑槽(3)的横截面为扇形结构。

4.根据权利要求1所述的一种方便取用的乳化剂存储罐,其特征在于,所述底板(14)与压板(15)的结构特征相同。

5.根据权利要求1所述的一种方便取用的乳化剂存储罐,其特征在于,所述圆杆(19)的周侧面设置有刻度。

6.根据权利要求1所述的一种方便取用的乳化剂存储罐,其特征在于,所述夹持装置(12)包括两个夹板(17)和阻隔板(18),两个所述夹板(17)关于圆杆(19)对称设置,所述阻隔板(18)与主架(10)的顶端转动配合。

7.根据权利要求1所述的一种方便取用的乳化剂存储罐,其特征在于,所述罐体(1)的顶端设有对称设置的拉手。

8.根据权利要求1所述的一种方便取用的乳化剂存储罐,其特征在于,所述侧流管(8)为弧形管,所述侧流管(8)与罐体(1)内壁的曲率相等。
