专利号: 2019800355391
申请人: 合肥市智慧桥信息科技有限公司
专利类型:其他
专利状态:已下证
更新日期:2025-11-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

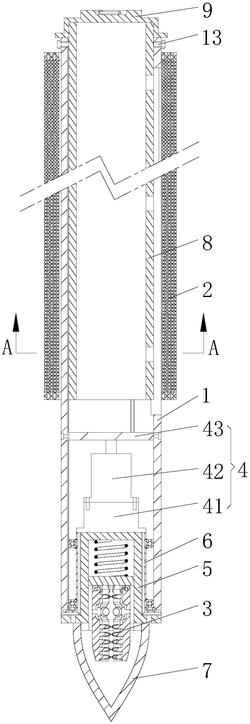

1.一种围栏系统,其特征在于:由若干个依次可拆卸连接的组装单元构成,每个组装单元包括底座(5)、固定组件(3)、收卷装置(4)、外杆体(1)、网体(2);

所述收卷装置(4)固定于底座(5)的顶部并位于外杆体(1)内,用于驱动外杆体(1)围绕底座(5)转动,使网体(2)卷绕在外杆体(1)的外侧;

所述固定组件(3)收拢于底座(5)内或展开固定于底座(5)底部;

所述固定组件(3)包括连接于底座(5)内部顶面上的压缩弹簧(31)、连接于压缩弹簧(31)底端的移动板(32)、转动连接于移动板(32)底面上的若干个固定爪(33);所述移动板(32)的侧面与底座(5)的内壁滑动接触。

2.根据权利要求1所述的一种围栏系统,其特征在于:所述收卷装置(4)包括固定于底座(5)顶部的驱动单元(41)、固定于驱动单元(41)顶部的电动机(42)、固定于电动机(42)顶部输出轴端的转动盘(43);

所述转动盘(43)与外杆体(1)固定连接。

3.根据权利要求2所述的一种围栏系统,其特征在于:所述底座(5)的外侧套设有护线套筒(6),所述外杆体(1)的内壁底部通过轴承转动连接于护线套筒(6)的外侧。

4.根据权利要求1所述的一种围栏系统,其特征在于:所述底座(5)的底部设置有锥形结构的锚尖壳罩(7)。

5.根据权利要求1所述的一种围栏系统,其特征在于:所述外杆体(1)的侧壁沿垂直方向开设有若干个第一插接卡口(11)。

6.根据权利要求1所述的一种围栏系统,其特征在于:所述外杆体(1)内滑动插接有内杆体(8);

所述内杆体(8)的侧壁沿垂直方向开设有若干个第二插接卡口(81);

所述外杆体(1)的侧壁上开设有位于第二插接卡口(81)外侧的条形通孔(12)。

7.根据权利要求6所述的一种围栏系统,其特征在于:所述外杆体(1)的侧壁顶部设置有至少一个锁紧螺钉(13),锁紧螺钉(13)的内端抵靠于内杆体(8)的外壁上。

8.根据权利要求6或7所述的一种围栏系统,其特征在于:所述内杆体(8)的顶部设置有顶盖(9);

所述顶盖(9)的顶面设置有第一连接凸台(91),第一连接凸台(91)的顶部设置有提手(92)。

9.根据权利要求1所述的一种围栏系统,其特征在于:所述网体(2)包括固定于外杆体(1)外壁上的柔性网框(21)、连接于柔性网框(21)内并相互交织的柔性网线(22);

所述柔性网框(21)远离外杆体(1)的侧边设置有若干个插接卡扣(23)。
