专利号: 2019223271684
申请人: 南京青桑蓝榆文化传播有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-11-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

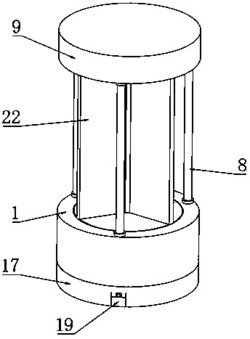

1.一种会展展览用旋转式展示装置,包括底座(1),其特征在于:所述底座(1)内部开设有腔室(2),所述腔室(2)内部中心位置处固定连接有减速电机(3),且减速电机(3)的输入端与外部电源的输出端电性连接,所述减速电机(3)输出轴连接有下转板(4),所述下转板(4)顶端开设有下限位槽(5),所述下限位槽(5)内部嵌入安装有底板(6),所述底座(1)顶端对应底板(6)边侧位置处等距固定连接有支撑杆(8),所述支撑杆(8)顶端固定连接有顶座(9),所述顶座(9)底端开设有凹槽(10),所述凹槽(10)顶端中部位置处转动连接有上转板(11),所述上转板(11)底端开设有上限位槽(12),所述上限位槽(12)内部嵌入安装有顶板(13);

所述底座(1)底端中部位置处固定连接有固定块(14),所述固定块(14)内部活动连接有滚球(15),所述底座(1)底端对应滚球(15)边侧位置处等距安装有滚轮(16),所述底座(1)边侧位置处固定连接有挡板(17),所述挡板(17)底端等距开设有滑槽(18),所述滑槽(18)内部滑动连接有支撑块(19),所述支撑块(19)顶端对应滑槽(18)中部位置处固定连接有第二弹簧(20),所述支撑块(19)外端顶部固定安装有限位销(21)。

2.根据权利要求1所述的一种会展展览用旋转式展示装置,其特征在于:所述下转板(4)和上转板(11)的直径相等,所述底板(6)顶端的水平高度等于底座(1)顶端的水平高度,所述顶板(13)底端的水平高度等于顶座(9)底端的水平高度。

3.根据权利要求1所述的一种会展展览用旋转式展示装置,其特征在于:所述底板(6)底端和顶板(13)顶端均固定连接有第一弹簧(25),且第一弹簧(25)分别与下转板(4)顶端和上转板(11)底端固定连接。

4.根据权利要求1所述的一种会展展览用旋转式展示装置,其特征在于:所述下限位槽(5)内部对应底板(6)底部位置处和上限位槽(12)内部对应顶板(13)顶部位置处均固定连接有弹簧垫(24)。

5.根据权利要求1所述的一种会展展览用旋转式展示装置,其特征在于:所述滚球(15)和滚轮(16)底端均位于同一水平面上,所述支撑块(19)底端固定连接有橡胶垫。

6.根据权利要求1所述的一种会展展览用旋转式展示装置,其特征在于:所述底板(6)顶端固定连接有固定杆(7),且固定杆(7)顶端与顶板(13)底端固定连接,所述固定杆(7)外端等距固定连接有隔板(22),所述底座(1)顶端对应隔板(22)外侧位置处固定连接有防尘罩(23)。

7.根据权利要求6所述的一种会展展览用旋转式展示装置,其特征在于:所述隔板(22)共有三个,且隔板(22)的高度等于固定杆(7)的高度,所述防尘罩(23)为钢化玻璃。
