专利号: 2019220978871
申请人: 嘉善远景机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-03-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

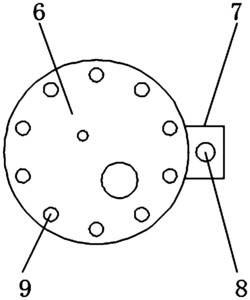

1.一种高性能的压力容器盖板,包括安装管(1)与盖板主体(6),其特征在于,所述安装管(1)的后端上方固定安装有固定架(2),所述固定架(2)的上端位于安装管(1)的后方的位置固定安装有安装板(3),所述安装板(3)的内部固定连接有固定轴(4),所述安装管(1)的前端上方固定安装有连接板(5),所述盖板主体(6),所述盖板主体(6)的前端外表面固定连接有固定板(7),所述固定板(7)的外表面开设有固定孔(8),所述盖板主体(6)的外表面开设有螺栓孔(9)。

2.根据权利要求1所述的一种高性能的压力容器盖板,其特征在于,所述螺栓孔(9)的数量为若干组,若干组所述螺栓孔(9)在盖板主体(6)的外表面呈环形分布。

3.根据权利要求1所述的一种高性能的压力容器盖板,其特征在于,所述安装板(3)的上端外表面开设有U型槽,所述安装板(3)通过固定架(2)与安装管(1)固定连接。

4.根据权利要求1所述的一种高性能的压力容器盖板,其特征在于,所述连接板(5)的外表面开设有连接孔,所述盖板主体(6)呈圆形结构。

5.根据权利要求1所述的一种高性能的压力容器盖板,其特征在于,所述盖板主体(6)的上端中间固定安装有连接架(10),所述连接架(10)的内部固定连接有第一连接条(11),所述第一连接条(11)的后端位于安装板(3)的内部,所述固定轴(4)贯穿第一连接条(11)的后端与安装板(3)固定连接,所述连接架(10)的内部固定连接有连接轴(12),所述第一连接条(11)的后端通过固定轴(4)与安装板(3)活动连接,所述第一连接条(11)通过连接轴(12)与连接架(10)固定连接,所述第一连接条(11)的前端固定连接有螺栓套(13),所述螺栓套(13)的内部固定连接有第一锁紧螺栓(14)。

6.根据权利要求1所述的一种高性能的压力容器盖板,其特征在于,所述盖板主体(6)的后端外表面固定连接有第二连接条(15),所述固定轴(4)贯穿第二连接条(15)的后端与安装板(3)固定连接,所述第二连接条(15)通过固定轴(4)与安装板(3)活动连接,所述盖板主体(6)的上端前方固定安装有提手(16),所述固定板(7)的内部固定连接有第二锁紧螺栓(17)。
