专利号: 2019219333071
申请人: 石狮永峰电子有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

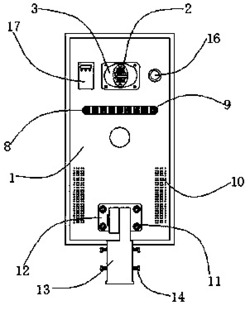

1.一种一体化太阳能LED路灯,其特征在于,包括灯盒(1):所述灯盒(1)的内侧设有LED灯(2),所述LED灯(2)的外侧设有灯罩(3),且所述LED灯(2)的侧面设有散热盘(4),所述散热盘(4)的侧面设有排热扇(6),所述灯盒(1)的内侧通过螺钉(11)设有安装板(12),所述安装板(12)的侧面设有套筒(13),所述灯盒(1)的顶部设有太阳能板(15)。

2.根据权利要求1所述的一种一体化太阳能LED路灯,其特征在于,所述散热盘(4)的包括圆盘(41),所述圆盘(41)的侧面设有冷凝器(42),且所述圆盘(41)的内侧设有与所述冷凝器(42)电性连接的冷凝管(43)。

3.根据权利要求2所述的一种一体化太阳能LED路灯,其特征在于,所述圆盘(41)的侧面设有连接板(5),所述连接板(5)的另一端与所述灯盒(1)的内侧连接。

4.根据权利要求1所述的一种一体化太阳能LED路灯,其特征在于,所述排热扇(6)的侧面设有散热鳍片(7),所述散热鳍片(7)的数量为若干个。

5.根据权利要求1所述的一种一体化太阳能LED路灯,其特征在于,所述灯盒(1)的内侧分别开设有排风孔(8)和散热孔(10),所述排风孔(8)的内侧设有防尘网(9)。

6.根据权利要求1所述的一种一体化太阳能LED路灯,其特征在于,所述套筒(13)的侧面设有锁紧螺栓(14),所述锁紧螺栓(14)的数量为四个。

7.根据权利要求2所述的一种一体化太阳能LED路灯,其特征在于,所述灯盒(1)的内侧位于灯罩(3)的两侧分别设有温度传感器(16)和主控器(17),所述主控器(17)分别与所述冷凝器(42)和所述排热扇(6)电性连接。
