专利号: 2019219141245
申请人: 河北达夫重工有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-01-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

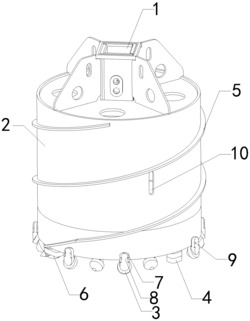

1.一种牙轮筒钻,包括连接方(1)和筒体(2),连接方(1)的底端与筒体(2)的顶端固定焊接,筒体(2)内设置有空腔,筒体(2)的底端设置有开口,开口与空腔相通,筒体(2)的底端设置有多组牙轮(3);其特征在于,还包括护板(4)、螺旋导向条(5)和铲齿(6),所述护板(4)的顶端均与筒体(2)底端固定焊接,所述护板(4)的底端均与牙轮(3)上的牙轮(3)掌中心线平齐或低于牙轮(3)掌中心线,所述护板(4)为多组,所述护板(4)均匀分布于筒体(2)底端;

所述螺旋导向条(5)自筒体(2)外壁底端至筒体(2)外壁顶端螺旋盘绕,所述螺旋导向条(5)与筒体(2)固定焊接,所述铲齿(6)倾斜固定设置于筒体(2)的底端,铲齿(6)的顶端与螺旋导向条(5)的底端衔接。

2.如权利要求1所述的一种牙轮筒钻,其特征在于,所述螺旋导向条(5)为一体结构。

3.如权利要求2所述的一种牙轮筒钻,其特征在于,还包括多组承插头(7)和多组插杆(8),所述多组承插头(7)沿筒体(2)底端筒壁周向均布,多组承插头(7)均与筒体(2)底端固定焊接,所述多组承插头(7)上均设置有承插口,所述多组牙轮(3)分别可转动设置于多组插杆(8)上,多组插杆(8)分别插入至多组承插头(7)上的承插口内,所述承插头(7)和承插杆(8)上均设置有螺栓孔,所述螺栓孔内设置有连接螺栓(9),所述多组承插杆(8)和多组承插头(7)均通过连接螺栓(9)连接。

4.如权利要求3所述的一种牙轮筒钻,其特征在于,所述筒体(2)上设置有条形排水孔(10),所述条形排水孔(10)与空腔相通。
