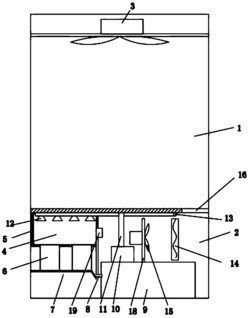

1.一种电力通信柜体散热防尘装置，包括柜体(1)，其特征在于：所述柜体(1)的上部设有抽风机(3)，所述柜体(1)的下端设有降温室(2)，所述降温室(2)的一侧内壁上设有除尘室(4)，所述除尘室(4)在靠近降温室(2)侧壁的一端设有滤网(5)，且另一端设有出气口(19)，所述除尘室(4)的底面设有竖直布置的滤芯(6)，所述滤芯(6)的下方设有周圈固接在降温室(2)内壁上的接水盘(7)，所述降温室(2)内在靠近出气口(19)的一侧设有水箱(9)，所述接水盘(7)的一侧设有和水箱(9)相连通的进水管(8)，所述水箱(9)上方依次设有水泵(10)、风机(15)和水帘(14)，所述水泵(10)的出水端设有供水管(11)，所述除尘室(4)的上端设有和供水管(11)连通的喷雾头(12)，所述水帘(14)的正上方设有和供水管(11)连通的喷淋管(13)，所述降温室(2)在靠近水帘(14)的一侧开有和柜体(1)相连通的出风口(16)。

2.根据权利要求1所述的一种电力通信柜体散热防尘装置，其特征在于：所述除尘室(4)的底面开有和滤芯(6)相对应的通孔，所述滤芯(6)贯穿通孔，且下端固接在接水盘(7)上。

3.根据权利要求1所述的一种电力通信柜体散热防尘装置，其特征在于：所述接水盘(7)在靠近水箱(9)的一侧向下倾斜布置，所述进水管(8)设置在接水盘(7)位置最低处的一侧。

4.根据权利要求1所述的一种电力通信柜体散热防尘装置，其特征在于：所述供水管(11)竖直朝上布置，且上端通过三通连接有延伸至除尘室(4)内部上端的水管一，所述喷雾头(12)通过连接头与水管一连通，三通的另一端连接有延伸至水帘(14)上方的水管二，且水管二的末端通过连接头连接喷淋管(13)，水管一、水管二和喷淋管(13)均通过管卡固接在降温室(2)的上端内壁上。

5.根据权利要求1所述的一种电力通信柜体散热防尘装置，其特征在于：所述水箱(9)在靠近水泵(10)、风机(15)的一侧上端为闭口结构，所述水泵(10)固接在水箱(9)的上端面上，所述水箱(9)的上端面上固接有安装板(18)，所述风机(15)通过螺丝固接在安装板(18)上。

6.根据权利要求1所述的一种电力通信柜体散热防尘装置，其特征在于：所述水箱(9)在位于水帘(14)下方的位置为开口结构，所述降温室(2)的两侧内壁上均固接有和水帘(14)相对应的L型安装板(17)，所述水帘(14)的两侧插接在L型安装板(17)竖直板上的长槽中，所述水帘(14)的下端两侧搭放在对应侧L型安装板(17)的水平板上。
